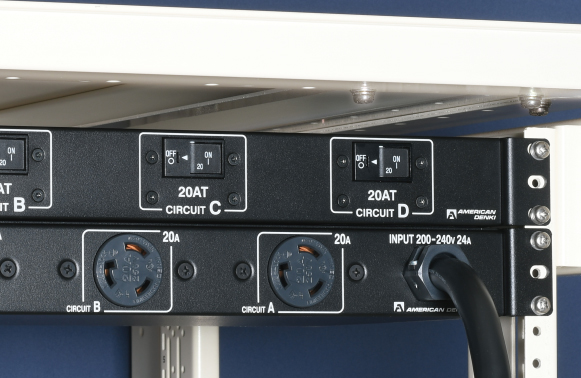

UL/CSA認証取得 1Uコンセントバー NEMA L6-20は、30Aの入力プラグを使って20Aの電源を供給することができ、19インチラックの1Uサイズに取付可能な、安全ブレーカ付4ヶ口コンセントバーです。
電気用品安全法(PSE)適合品なので、国内での使用も可能です。
※国内で使用する場合、本製品は機器用(機器に組み込んで使用する製品)です。機器用以外の用途には使用しないでください。
入力プラグにはNEMA L6-30(接地2P 30A 250V)のUL/CSA規格認証品、さし込み口であるコンセントには接続の信頼性に優れる引掛形のNEMA L6-20(接地2P 20A 250V)のUL/CSA規格認証品を設定しました。
さし込み口1個につき20Aまで、総合計で30Aまで使用可能です(UL/CSA規格での使用時は24Aまで)。
さし込み口1個につき1ヶ、過電流を感知して電流を遮断することによってトラブルを未然に防ぐと共に、個々で電源管理を行うことを可能にするUL/CSA規格認証取得の20A安全ブレーカを搭載しています。

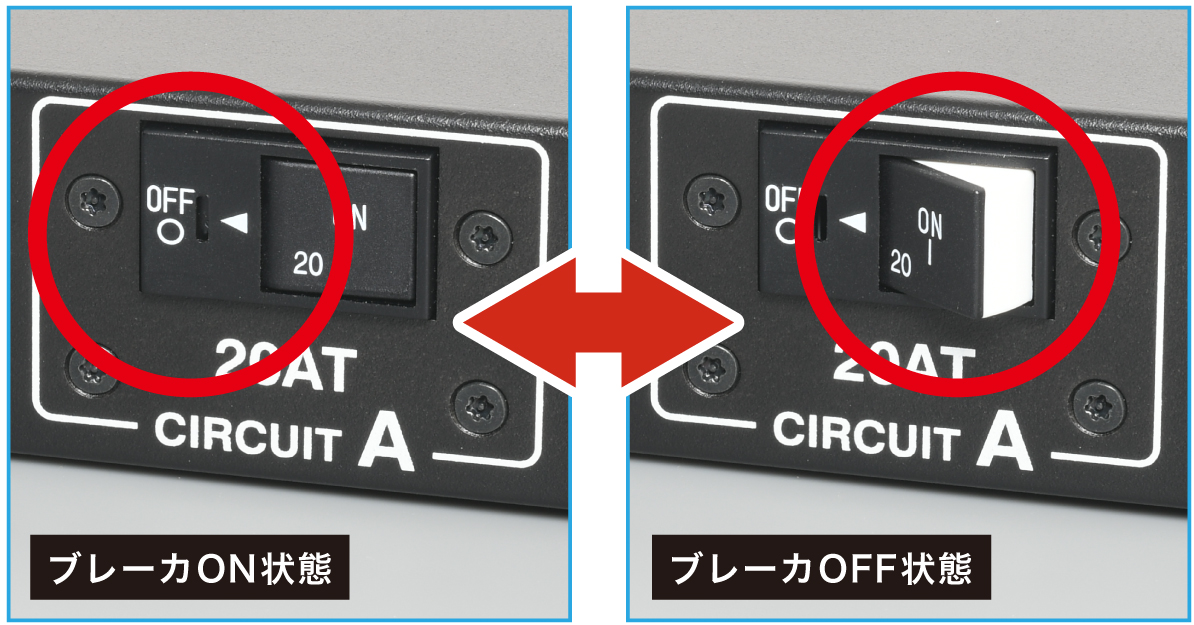

ブレーカは誤接触によるOFFを防ぐ、出っ張りのない仕様です。OFF表示の横にある穴にマイナスドライバーをさし込むことで、ONの部分のスイッチが出っ張り、ブレーカを断にできます。またスイッチを押し戻すことで、再びONにすることが可能です。
本体は頑強な鋼板製で、美しい黒色塗装を施しています。
付属の電線には、VCT5.5mm²相当となる、UL認定のSTO 10AWG電線の3mを採用しました。
さし込み口やプラグの本体・カバーに使用している材料には、耐燃性や耐トラッキング性に優れる、難燃仕様(UL94 V-0)を持つナイロン樹脂を採用しています。
本体の両側に取り付けることができる付属のブラケットは、10パターンの取付が可能。コンセント側・ブレーカ側のどちらも前面にすることができ、水平方向(1U)や垂直方向(0U)、背面取付や側面取付などにも対応。さまざまな電源環境の構築に貢献します。
(ブラケット止ねじ4本付属)
別売で、ラックフレームの40mm内側に筐体を設置させることができるブラケットを用意。コンセントバーのさし込み口にプラグを挿した状態でも、ラックの正面カバーを閉じることが可能になります。
HKC-SPT40B(2ヶ入、取付ねじ4本付属)
使用していないさし込み口へのホコリ等の異物侵入を防ぐ、安全対策のためのキャップです。
[使用禁止ラベル付属] Z0216(10ヶ入)
19インチラックに筐体を取り付けるための、取付ねじとケージナットのセット品です。ケージナットはラックフレームの四角穴にはめ込むとができ、取付ねじのねじ穴として機能します。
Z0214(各4ヶ入)
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
HKC2800UL | 引掛形・4ヶ |
接地形2P 24A(UL)/30A(PSE) 200-240V | UL/CSA規格認証取得 1Uコンセントバー | 黒色 | 入力プラグ: NEMA L6-30 STO10AWG×3M 20A安全ブレーカ付 |
