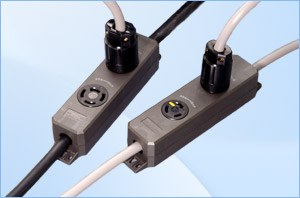

ダブルタップ 引掛形20Aは、通常のOAタップとしての使い方の他に、1ランク上のVCT5.5mm²電線にサイズアップ対応できる構造を持ち、プラグを使わずにダブルタップ同士を電線でつなぐ「送り配線」ができる分岐用タップとして自由な使用が可能な電源タップです。
単相100V (NEMA L5-20)、単相200V (NEMA L6-20)、単相400V (NEMA L8-20)、三相200V、三相400V (NEMA L16-20)の電源タップがあります。
20A仕様の機械設備や周辺機器、サーバールーム等におけるサーバーやUPS、コンセントバーなどのPDU導入に伴う電源、さらには展示会場での仮設電源用としても最適な、引掛形2ヶ口の高容量タップです。
合計20Aまで使用可能です。
独自のグリップ構造により、キャブタイヤケーブル3.5〜5.5mm²の各種電線に対応しています。
ケースに使用している材質には、耐熱性・耐油性・耐薬品性・耐摩耗性・耐トラッキング性に優れ、UL認定の難燃仕様(UL94 V-0)を持つナイロン樹脂を採用しています。有害物質を含まずリサイクルも可能、かつ自消性も兼ね備える材料なので、地球に優しく、また安全な環境を得ることができます。
引掛形20Aエルシェイププラグを利用すると、プラグに接続されている電線を横に流すことができます。
床下・床上などの狭い場所での使用に最適です。
※写真はダブルタップ30Aの使用例です。
ケース裏面にはマグネット取付部(3ヶ所)があり、専用のねじ止め式マグネット(Z0206:別売)を取り付けることができます。平滑なスチール面でしっかりした吸着使用が可能です。

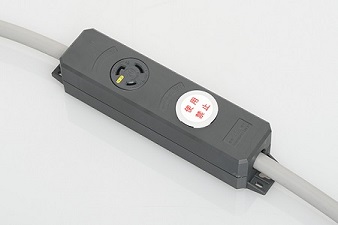

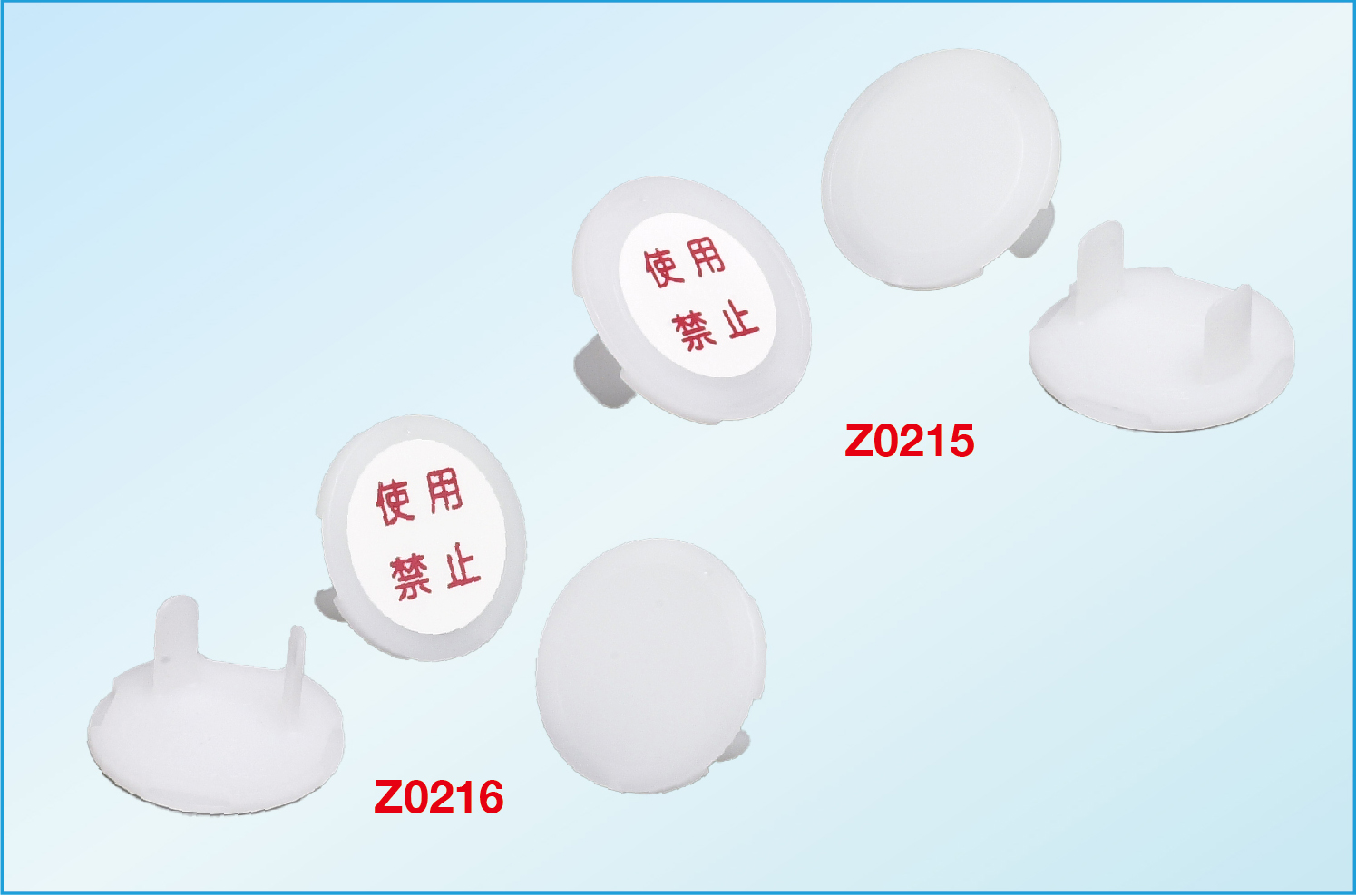

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形20A 接地形2P・3P用]
Z0216:安全キャップ(10ヶ入、使用禁止ラベル付属)
[引掛形20A 接地形3P 250V用]
Z0215:安全キャップ(10ヶ入、使用禁止ラベル付属)

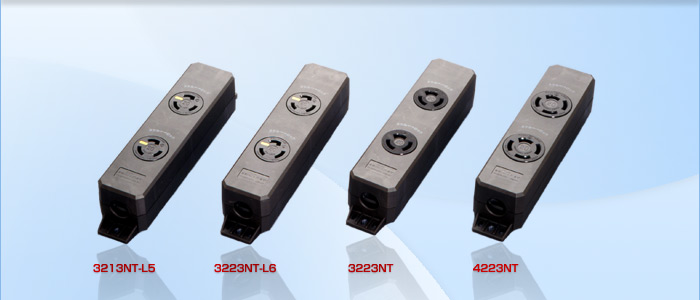

型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
3213NT-L5 | 引掛形・2ヶ |
接地形2P 20A 125V (NEMA L5-20) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
3223NT-L6 | 引掛形・2ヶ |
接地形2P 20A 250V (NEMA L6-20) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
3243NT-L8 | 引掛形・2ヶ |
接地形2P 20A 480V (NEMA L8-20) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
3223NT | 引掛形・2ヶ |
3P 20A 250V | ダブルタップ 引掛形2ヶ口 | 黒色 | |
4223NT | 引掛形・2ヶ |
接地形3P 20A 250V | ダブルタップ 引掛形2ヶ口 | 黒色 | |
4243NT-L16 | 引掛形・2ヶ |
接地形3P 20A 480V (NEMA L16-20) | ダブルタップ 引掛形2ヶ口 | 黒色 |
