埋込コンセント用プレート 複式用

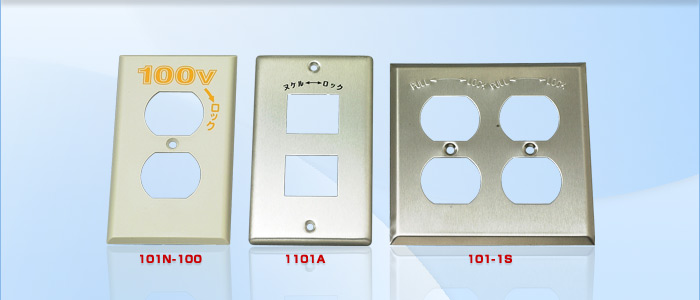

2つのさし込み口を持つ、15A・20A複式埋込コンセント用のプレートです。一般的な複式埋込コンセント(小判形ボス)の他、複式横型埋込コンセント(角形ボス)に対応しています。
プレート表面にPULL⇔LOCKあるいはヌケル⇔ロックの回動表示のある引掛形埋込コンセント用をはじめ、主に平刃形埋込コンセントで使用可能な表示のないプレーンタイプ、さらには2ヶ用など、様々な環境に対応する豊富なラインナップがあります。
(それぞれプレートねじ付です)

プレート材質の紹介

■エンプラ(ナイロン樹脂)

耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れたナイロン樹脂製です。金属製プレートとは異なり、通電することはありません。また有害物質を含まない難燃材(UL94 V-0)仕様で、かつ自己消火性も兼ね備えているので、高いレベルでの安全性を保つことができます。
さらに特別なラインナップとして、定格帯(電圧)を表す100V(黄色)、200V(青色)の表示があるタイプも用意。安全を期する工場や建設現場、電算室など、電圧を表示する必要がある場所での使用に最適です。

■新金

丈夫で非常に軽量な、耐蝕性に優れる美しいアルミ合金製です。四隅に丸みがついているスタイリッシュなプレートです。

■ステンレス

硬度が高いほか、耐蝕性・耐火性などの特性を備えているステンレス材を採用したプレートです。

プレート使用例画像

(埋込コンセント) 型番:7110GD-IV
(エンプラプレート) 型番:V41N-100

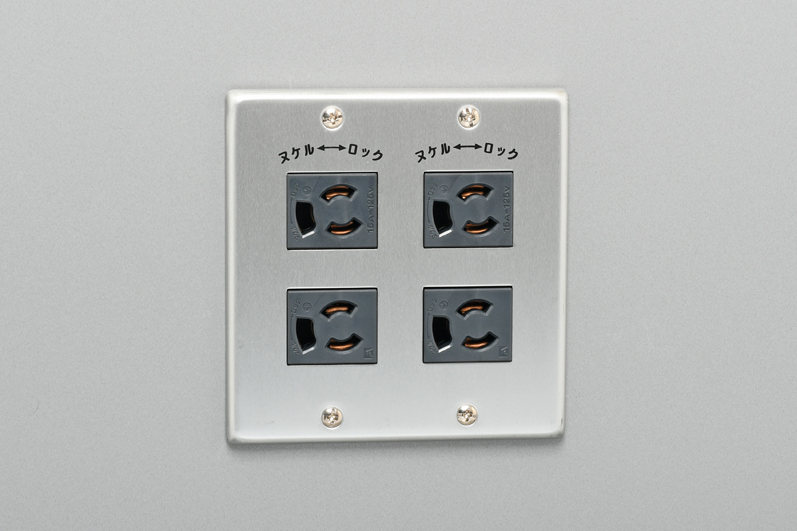

(埋込コンセント) 型番:7110GHDZ-BK
(新金プレート) 型番:1102A

埋込コンセント用プレート 複式用のラインナップ

型番 極配置 定格仕様 品名仕様 備考
101N-100 引掛形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
100V表示(黄)あり
プレートねじ付
101N-200 引掛形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
200V表示(青)あり
プレートねじ付
101CN-100 コンビ(引掛形+平刃形)用 1ヶ用ボックス用、小判穴×2 コンビコンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
100V表示(黄)あり
プレートねじ付
1101N 引掛形・抜止形用 1ヶ用ボックス用、角穴×2 複式横型コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
プレートねじ付
101CA コンビ(引掛形+平刃形)用 1ヶ用ボックス用、小判穴×2 コンビコンセント用プレート 新金属製 新金属製
プレートねじ付
101A 引掛形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート 新金属製 新金属製
プレートねじ付
101-1A 引掛形用 2ヶ用ボックス用、小判穴×4 複式コンセント用プレート 新金属製 新金属製
プレートねじ付
1101A 引掛形・抜止形用 1ヶ用ボックス用、角穴×2 複式横型コンセント用プレート 新金属製 新金属製
プレートねじ付
1102A 引掛形・抜止形用 2ヶ用ボックス用、角穴×4 複式横型コンセント用プレート 新金属製 新金属製
プレートねじ付
101CS コンビ(引掛形+平刃形)用 1ヶ用ボックス用、小判穴×2 コンビコンセント用プレート ステンレス製 ステンレス製
プレートねじ付
101S 引掛形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート ステンレス製 ステンレス製
プレートねじ付
101-1S 引掛形用 2ヶ用ボックス用、小判穴×4 複式コンセント用プレート ステンレス製 ステンレス製
プレートねじ付
V41N 平刃形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
プレートねじ付
V41N-100 平刃形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
100V表示(黄)あり
プレートねじ付
V41N-200 平刃形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
200V表示(青)あり
プレートねじ付
1041N 平刃形用 1ヶ用ボックス用、角穴×2 複式横型コンセント用プレート エンプラ(ナイロン製) 白色 エンプラ(ナイロン製)
プレートねじ付
V41A 平刃形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート 新金属製 新金属製
プレートねじ付
V42A 平刃形用 2ヶ用ボックス用、小判穴×4 複式コンセント用プレート 新金属製 新金属製
プレートねじ付
1041A 平刃形用 1ヶ用ボックス用、角穴×2 複式横型コンセント用プレート 新金属製 新金属製
プレートねじ付
1042A 平刃形用 2ヶ用ボックス用、角穴×4 複式横型コンセント用プレート 新金属製 新金属製
プレートねじ付
V41S 平刃形用 1ヶ用ボックス用、小判穴×2 複式コンセント用プレート ステンレス製 ステンレス製
プレートねじ付
V42S 平刃形用 2ヶ用ボックス用、小判穴×4 複式コンセント用プレート ステンレス製 ステンレス製
プレートねじ付
1041XL 平刃形用 1ヶ用ボックス用、角穴×2 ハイパーコンセント用プレート 黒色 ハイパーシリーズ
プレートねじ付
