ジョイントブッシング

ジョイントブッシングとは、ジョイント連結方式による組み合わせで長さ調節が自在にでき、貫通穴や穴内のコード・配管等を守るための新形態コードブッシング(ケーブルブッシング)です。
アメリカン電機のジョイントブッシングシリーズは、耐熱性・耐衝撃性などを保有した有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂製です。

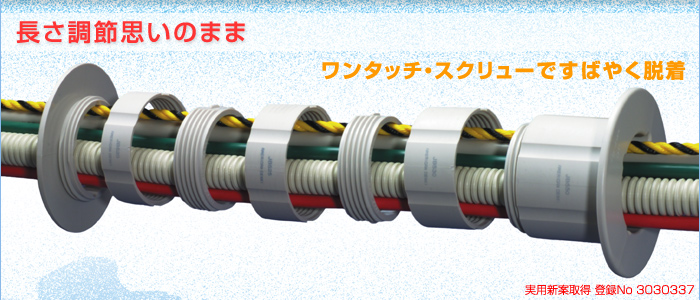

自在なジョイント連結方式を活かして、手早く・簡単に、正確な長さを途切れず作ることができます。

ジョイントブッシングの特長

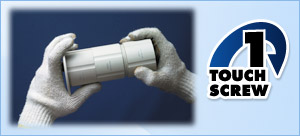

ねじ込みだけのワンタッチ・スクリューで様々な組み合わせが手軽に施工できます。
フランジ、ジョイント、各種リングの組み合わせで自在の長さ(有効長18mm以上)がお求めになれます。

どなたでも、手軽で確実なねじ締め施工ができるように専用のバインドツールも用意しています。

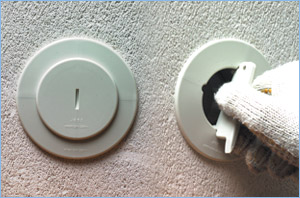

また、専用のキャップを使用することにより、必要に応じて貫通穴の開け閉めが手軽にできます。
材質は全て、耐熱性・耐衝撃性・耐磨耗性・耐油性・耐薬品性・耐トラッキング性などの優れた性質をバランス良く保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。

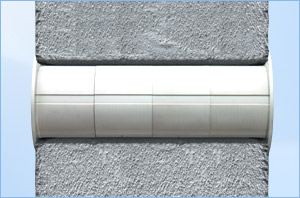

ジョイント連結方式なので途切れることなく繋ぐことが可能となり、製造物や機器まわりといったあらゆる環境でケーブル・コード等を外気に直接さらすことなく、腐蝕や害虫被害からも保護します。

ジョイントブッシングの有効長について

JB50リングは、それぞれ有効長の範囲が異なります。

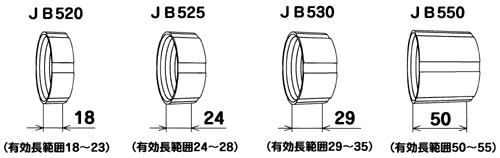

JB50リングの仕様(単位:mm)

各種のリングはフランジとジョイントとの組み合わせにより、さらに有効長の範囲が変化して活用の幅も拡がります。

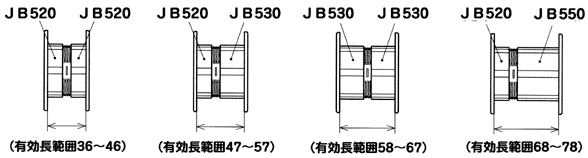

有効長の調節例(単位:mm)

上記以外の有効長の調節については、各リングの有効長範囲にしたがって組合せてください。組合せ際の両端には、JB50フランジ(JB5F)を、リング間のジョイント接合には、JB50ジョイント(JB5J)をご使用下さい。
※有効長調節の際、各ジョイント接合部の隙間については「ねじ山2山以上」が掛かるように最大「3mmまで」にしてください。
18mm未満の対応については、弊社製品BNノズル(ベークノズル)「BN50S」をご利用ください。

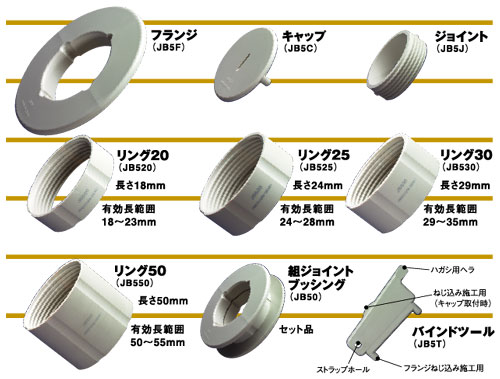

ジョイントブッシングのラインナップ

型番 極配置 定格仕様 品名仕様 備考
JB50 フランジ×2個、リング20×1個セット 組ジョイントブッシング(内径50) 白色 ナイロン製
JB5F 外壁面用ツバ付端末 フランジ 白色 ナイロン製
JB5C フランジ用閉じ蓋 キャップ 白色 ナイロン製
JB5J 中継用おねじ ジョイント 白色 ナイロン製
JB520 延長用めねじ付リング(長さ18mm) リング20(内径50) 白色 ナイロン製
JB525 延長用めねじ付リング(長さ24mm) リング25(内径50) 白色 ナイロン製
JB530 延長用めねじ付リング(長さ29mm) リング30(内径50) 白色 ナイロン製
JB550 延長用めねじ付リング(長さ50mm) リング50(内径50) 白色 ナイロン製
JB5T 施工用専用ツール バインドツール 白色 ナイロン製
