埋込コンセント 20A

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための器具です。
単相100V、単相200V、単相400V、三相200V、三相400Vのコンセントがあります。
自動車製造工場、半導体製造工場、機械関連製造工場、医薬品製造工場(製薬工場)、食料品製造工場(食品工場)、造船所などの産業界はもちろんのこと、サーバールーム・ラックマウントPDUなどの情報通信関連、銀行(ATM等)や店舗(POSレジ等)、研究機関、オフィスやご家庭など、幅広い場所での動力コンセント・電源コンセントとして利用されています。
エンプラ(ナイロン樹脂)・新金(アルミ)・ステンレスプレートのほか、未使用時に蓋を閉じることによってIP65の防塵・防水コンセントになる防じん・防水形シーロックプレートや、使用時でもIP65の防塵・防水コンセントになる耐じん・防噴流形の防水形プレート、L型プラグを挿した状態のままでIPX3の防雨コンセントとして利用できる防水形リフトカバープレートの取付が可能です。
接地形2Pの480V、接地形3Pの引掛形コンセントは、取付金具が大きい専用コンセントを使用してください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

製品情報

3220-L6 接地2P 20A 250V (NEMA L6-20) 引掛形埋込コンセント

単相200V、接地2P引掛形の埋込コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

3220-L6UL 接地2P 20A 250V (NEMA L6-20) 引掛形埋込コンセント

輸出用としても最適なUL規格・CSA規格認定仕様の、単相200V、接地2P引掛形の埋込コンセントです。電気用品安全法(PSE)にも適合しているため、国内/海外仕様の統一化を図ることができます。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式(先開型)」と、電線挿入穴を利用した「引締式」の2方式が可能です。
アース端子ねじは脱落防止仕様となっているため、圧着端子で接続する際には「先開型圧着端子」をご使用ください。
※プレート取付ねじには、「ユニファイねじ」(インチ仕様)を使用してください。

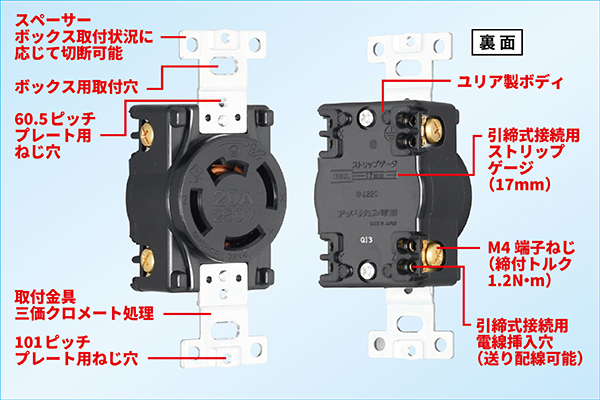

4220 接地3P(旧4P) 20A 250V 引掛形埋込コンセント

三相200V、接地3P引掛形の動力用埋込コンセントです。
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

7210GD 接地2P 20A 125V (NEMA 5-20) 平刃形複式埋込コンセント

平刃形のさし込み口が2つある、単相 100Vの接地2P埋込コンセント(ダブルコンセント)です。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。(アース端子のみ引締式はできません)

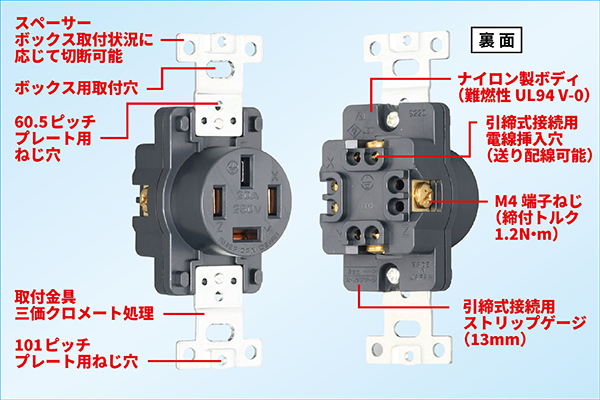

9220 接地3P(旧4P) 20A 250V 平刃形埋込コンセント

三相200V、接地3P平刃形の動力用埋込コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
オス側に保護フード付プラグの9222NBを使用することで、高い安全性を得ることができます。

プレート/防水形プレート 組み合わせ例

⇒ プレート/防水形プレートの紹介はこちら

別売オプション

安全キャップ(コンセントキャップ)

未使用のさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのカバーです。
[引掛形20A 接地形3P 250V用]
Z0215(10ヶ入、使用禁止ラベル付属)
[引掛形20A 接地形2P・3P用]
Z0216(10ヶ入、使用禁止ラベル付属)
[平刃形20A 接地形2P 125V(NEMA5-20)用]
Z0207(10ヶ入、白無地)
Z0208(10ヶ入、使用禁止印字付)

絶縁カバー(はめ込みタイプ・1ヶ口埋込コンセント用)

1ヶ口埋込コンセント(140を除く)用の充電部(結線部)安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0262:絶縁カバー(引掛形3P・平刃形4P用)
Z0263:絶縁カバー(引掛形4P用)

露出スイッチボックス

埋込コンセントが取付可能な1ヶ用・2ヶ用の露出スイッチボックスです。
1ヶ用・2ヶ用共にVE管22サイズに直接配管できます。1ヶ用は16サイズの取付も可能にするスリーブ付です。
露出スイッチボックスページへ

防水形マルチボックス

埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920(電気機械器具の外郭による保護等級)IPX5相当品にもなります。
MBW7000:防水形マルチボックス1連用

埋込コンセント 20Aのラインナップ

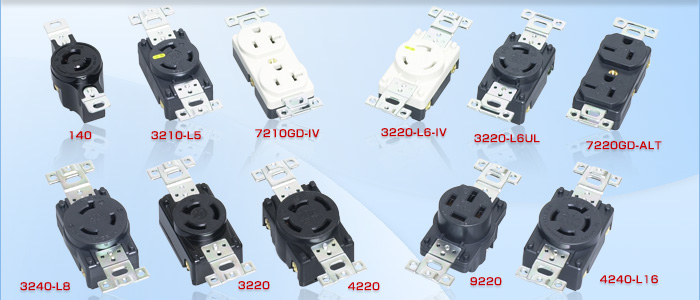

型番 極配置 定格仕様 品名仕様 備考
140
引掛形
2P 20A 250V 埋込コンセント 黒色
3210-L5
引掛形
接地形2P 20A 125V (NEMA L5-20) 埋込コンセント 黒色
3210-L5-IV
引掛形
接地形2P 20A 125V (NEMA L5-20) 埋込コンセント 白色
3220-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) 埋込コンセント 黒色
3220-L6-IV
引掛形
接地形2P 20A 250V (NEMA L6-20) 埋込コンセント 白色
3220-L6UL
引掛形
接地形2P 20A 250V (NEMA L6-20) UL/CSA規格 埋込コンセント 黒色 UL/CSA規格認証取得品
3240-L8
引掛形
接地形2P 20A 480V (NEMA L8-20) 埋込コンセント 黒色
3220
引掛形
3P 20A 250V 埋込コンセント 黒色
4220
引掛形
接地形3P 20A 250V 埋込コンセント 黒色
4220-IV
引掛形
接地形3P 20A 250V 埋込コンセント 白色
4240-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 埋込コンセント 黒色
7210GD
平刃形
接地形2P 20A 125V (NEMA 5-20) 複式埋込コンセント 黒色 複式
7210GD-IV
平刃形
接地形2P 20A 125V (NEMA 5-20) 複式埋込コンセント 白色 複式
7220GD-ALT
平刃形
接地形2P 20A 250V (NEMA 6ALT-20) 複式埋込コンセント 黒色 複式
9220
平刃形
接地形3P 20A 250V 埋込コンセント 黒色
7210GDXL
平刃形・2ヶ
接地形2P 20A 125V (NEMA 5-20) 複式ハイパー埋込コンセント 黒色 ハイパーシリーズ
複式
