絶縁カバー

絶縁カバーとは、コンセントやフランジインレット等の器具を結線する際に、結線部(端子部)を絶縁保護するために用いる安全保護用カバーです。
絶縁カバーを被せることにより、通電時の短絡や感電などの事故を予防することができます。

各種絶縁カバーの使用方法

15A・20A・30A 埋込コンセント/パネル用コンセント用(はめ込みタイプ)

電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、器具の充電部にはめ込みます。
絶縁テープと比較すると着脱が容易なため、点検や増締めなどの作業もスムーズに行うことができます。

機器用アウトレット/15A・20A・30Aフランジインレット用(はめ込みタイプ)

電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、器具の充電部にはめ込みます。
絶縁テープと比較すると着脱が容易なため、点検や増締めなどの作業もスムーズに行うことができます。

複式横型埋込コンセント/複式機器用アウトレット用(ワンプッシュタイプ)

コンセント・アウトレット裏面に圧着端子を用いて結線(電線接続)後、絶縁カバーのツメを側面の溝にはめて押し込みます。
絶縁テープと比較すると着脱が容易なため、点検や増締めなどの作業もスムーズに行うことができます。

(注)2011年10月以降製造の複式横型・コンビ横型埋込コンセント/複式機器用アウトレットに対応

60A・100A 埋込コンセント/フランジコンセント/防水形パネルコンセント/フランジインレット用(熱収縮タイプ)

電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、器具の充電部が露出しないように覆いかぶせてから、ガストーチか工業用ドライヤーにて注意深く加熱して、チューブを収縮させてください。
ブッシングチューブの収縮温度は130℃です。収縮はおよそ50〜60℃位より開始します。

※電線の被覆を傷めないようにご注意ください。

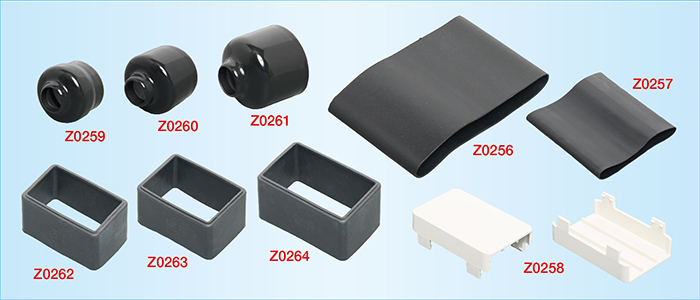

絶縁カバーのラインナップ

型番 極配置 定格仕様 品名仕様 備考
Z0262 埋込コンセント/パネル用コンセント用(はめ込みタイプ) 絶縁カバー 15A、引掛形20A 3P/接地形2P、平刃形20A 接地形3P 埋込コンセント・パネル用コンセント用
クロロプレンゴム製
Z0263 埋込コンセント/パネル用コンセント用(はめ込みタイプ) 絶縁カバー 引掛形20A 接地形3P 埋込コンセント・パネル用コンセント用
クロロプレンゴム製
Z0264 埋込コンセント/パネル用コンセント用(はめ込みタイプ) 絶縁カバー 引掛形30A 3P/接地形2P/接地形3P 埋込コンセント・パネル用コンセント用
クロロプレンゴム製
Z0259 機器用アウトレット/各種フランジインレット用(はめ込みタイプ) 絶縁カバー 15A 機器用アウトレットおよび 15A、20A 3P/接地形2P 各種フランジインレット用
高品質軟質樹脂製(難燃グレードUL94 V-0相当)
Z0265 2P 15A機器用アウトレット/フランジインレット用(はめ込みタイプ) 絶縁カバー 2P 15A機器用アウトレットおよびフランジインレット用
クロロプレンゴム製
Z0260 各種フランジインレット用(はめ込みタイプ) 絶縁カバー 20A 接地形3P 各種フランジインレット用
高品質軟質樹脂製(難燃グレードUL94 V-0相当)
Z0261 各種フランジインレット用(はめ込みタイプ) 絶縁カバー 30A 各種フランジインレット用
高品質軟質樹脂製(難燃グレードUL94 V-0相当)
Z0256 引掛形60A器具用(熱収縮タイプ) 絶縁カバー 引掛形60A 埋込コンセント・フランジコンセント・防水形パネルコンセント・フランジインレット用
Z0257 引掛形100A器具用(熱収縮タイプ) 絶縁カバー 引掛形100A フランジコンセント・防水形パネルコンセント・フランジインレット用
Z0258 複式横型埋込コンセント・複式機器用アウトレット用(ワンプッシュタイプ) 絶縁カバー 15A 複式横型埋込コンセント・複式機器用アウトレット用
5個入
ABS樹脂製
