BNノズル

BNノズル(ベークノズル・ビーエヌノズル)とは、壁面・盤面の貫通穴や穴内のコード・ケーブル・配管等を保護するコードブッシング(ケーブルブッシング・ケーブルブッシュ)です。
ノズル本体を盤面にはめ込み、裏側からナットでねじ締めして盤面を挟み込むことで固定して使用します。
アメリカン電機のBNノズル(ベークノズル・ビーエヌノズル)シリーズは、耐熱性・耐衝撃性などを保有した有害物質を含まない難燃(UL94 V-2)仕様のナイロン樹脂製です。
豊富なサイズ・バリエーションがあるので、ご使用になる環境に合わせての選択が可能です。

生まれ変わったBNノズル(新たな特長)

好評のBNノズルがモデルチェンジして、新たによりグレードの高いコードブッシング(ケーブルブッシング・ケーブルブッシュ)として生まれ変わりました。
アメリカン電機のBNノズルが、従来から持つ特長をそのまま受け継いだのは勿論、お客様のご要望にお応えして更にグレードアップしました。
(※BN35およびBN35-IVを除く)

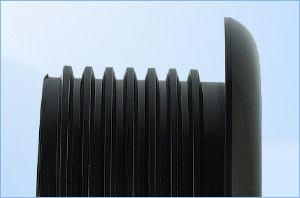

表面の突出部分が少なくなり、スタイリッシュになったうえ、ノズルのねじ部が延長し、さらに厚みのある物への対応が可能となりました。また環境配慮設計に取り組み、単重を軽量化させたことにより省エネ・省資源化を図りました。(新旧比較・BN50S:16%減)
これにより、取付対象物への重量負担が軽減されます。

さらに、BN20SからBN120Sまではノズルのねじ形状にJISメートル台形ねじを採用したことで、よりスムーズで安定した嵌合と、ねじ部の耐久性がアップしました。
生まれ変わったBNノズル。
さらに幅広い用途でのご使用が可能となりました。

BNノズルの特長

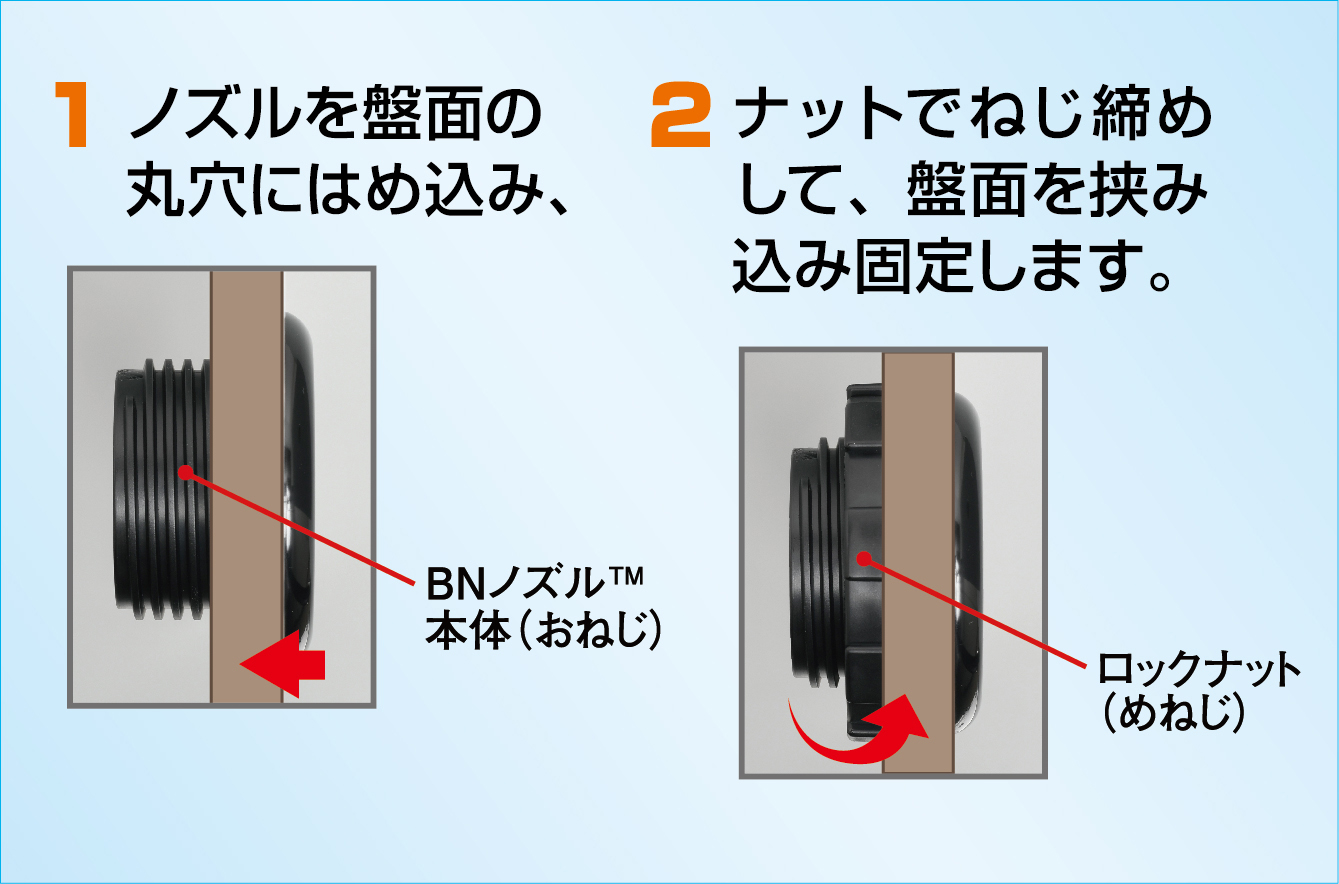

ノズル本体を盤面にはめ込み、裏側からナットでねじ締めして盤面を挟み込むことで固定して使用します。
ノズルおよびナットは、耐熱性・耐衝撃性・耐磨耗性・耐油性・耐薬品性・耐トラッキング性などの優れた性質をバランス良く保有し、有害物質を含まない難燃(UL94 V-2)仕様のナイロン樹脂を採用しました。
ノズルの内面両端は面取りされ、貫通物表面にキズがつき難くなっています。

内径はΦ8〜Φ120の小口径から大口径まで、幅広いサイズをラインナップしています。
色調は、どのような物にも組み合わせることができる黒色と白色の2タイプを用意しました。
ボードやコンクリート壁の貫通穴、機械やOA機器の周辺設備など、幅広い環境でご使用できます。

BNノズル用の蓋〜BNキャップ〜

貫通物を取り除いた後のBNノズルに最適な簡易蓋です。電線や配管などの貫通物を必要としなくなった機器や盤内にホコリなどの異物が侵入するのを防ぐことができます。
その他、配線することを想定して空けておく予備穴の保護としても使用可能です。
BNキャップ

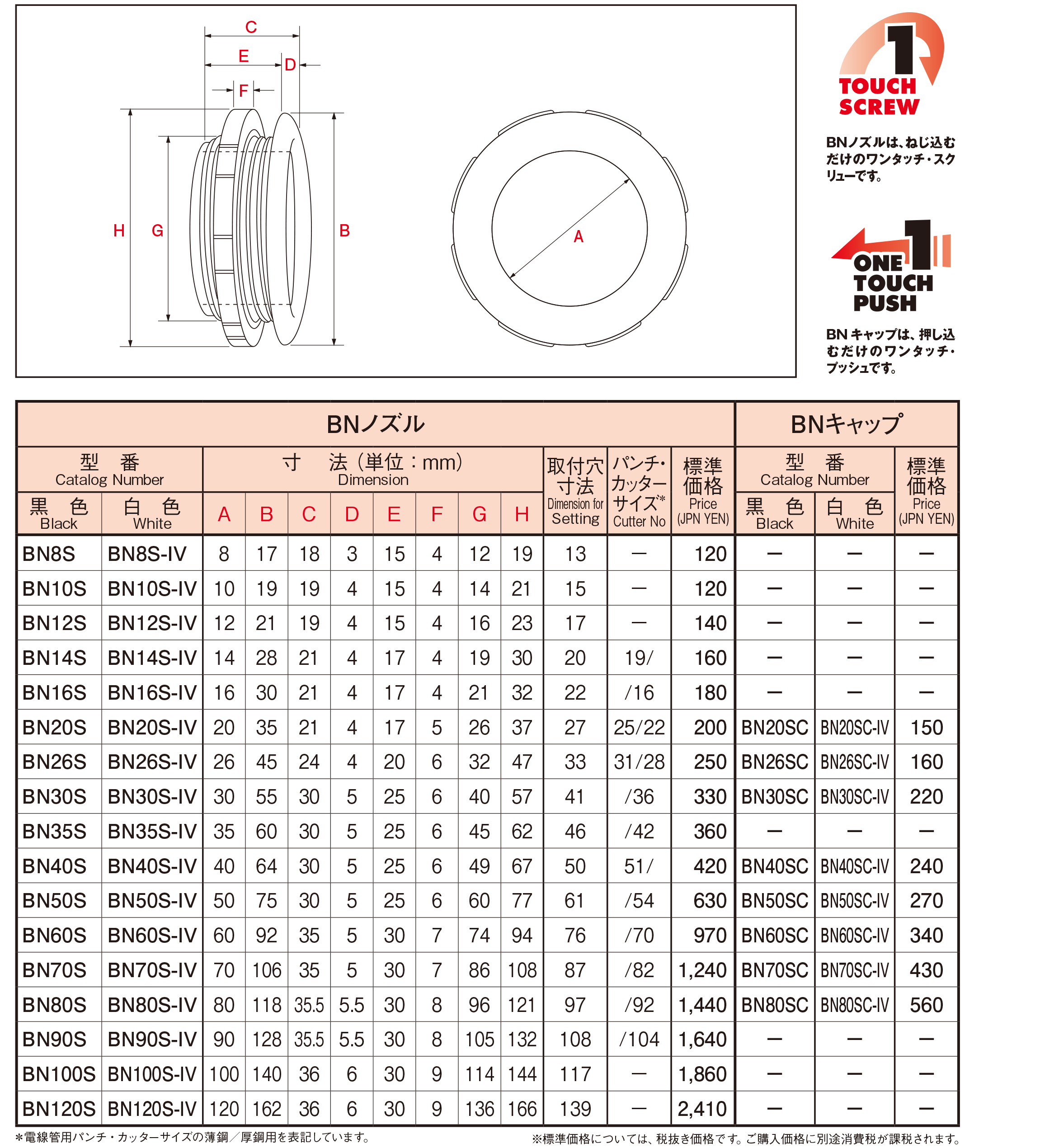

BNノズルのラインナップ

型番 極配置 定格仕様 品名仕様 備考
BN8S 内径8、取付穴寸法: 13 BNノズル(ベークノズル) 黒色 ナイロン製
BN8S-IV 内径8、取付穴寸法: 13 BNノズル(ベークノズル) 白色 ナイロン製
BN10S 内径10、取付穴寸法: 15 BNノズル(ベークノズル) 黒色 ナイロン製
BN10S-IV 内径10、取付穴寸法: 15 BNノズル(ベークノズル) 白色 ナイロン製
BN12S 内径12、取付穴寸法: 17 BNノズル(ベークノズル) 黒色 ナイロン製
BN12S-IV 内径12、取付穴寸法: 17 BNノズル(ベークノズル) 白色 ナイロン製
BN14S 内径14、取付穴寸法: 20 BNノズル(ベークノズル) 黒色 ナイロン製
BN14S-IV 内径14、取付穴寸法: 20 BNノズル(ベークノズル) 白色 ナイロン製
BN16S 内径16、取付穴寸法: 22 BNノズル(ベークノズル) 黒色 ナイロン製
BN16S-IV 内径16、取付穴寸法: 22 BNノズル(ベークノズル) 白色 ナイロン製
BN20S 内径20、取付穴寸法: 27 BNノズル(ベークノズル) 黒色 ナイロン製
BN20S-IV 内径20、取付穴寸法: 27 BNノズル(ベークノズル) 白色 ナイロン製
BN26S 内径26、取付穴寸法: 33 BNノズル(ベークノズル) 黒色 ナイロン製
BN26S-IV 内径26、取付穴寸法: 33 BNノズル(ベークノズル) 白色 ナイロン製
BN30S 内径30、取付穴寸法: 41 BNノズル(ベークノズル) 黒色 ナイロン製
BN30S-IV 内径30、取付穴寸法: 41 BNノズル(ベークノズル) 白色 ナイロン製
BN35 内径35、取付穴寸法: 46 BNノズル(ベークノズル) 黒色 ナイロン製
BN35-IV 内径35、取付穴寸法: 46 BNノズル(ベークノズル) 白色 ナイロン製
BN40S 内径40、取付穴寸法: 50 BNノズル(ベークノズル) 黒色 ナイロン製
BN40S-IV 内径40、取付穴寸法: 50 BNノズル(ベークノズル) 白色 ナイロン製
BN50S 内径50、取付穴寸法: 61 BNノズル(ベークノズル) 黒色 ナイロン製
BN50S-IV 内径50、取付穴寸法: 61 BNノズル(ベークノズル) 白色 ナイロン製
BN60S 内径60、取付穴寸法: 76 BNノズル(ベークノズル) 黒色 ナイロン製
BN60S-IV 内径60、取付穴寸法: 76 BNノズル(ベークノズル) 白色 ナイロン製
BN70S 内径70、取付穴寸法: 87 BNノズル(ベークノズル) 黒色 ナイロン製
BN70S-IV 内径70、取付穴寸法: 87 BNノズル(ベークノズル) 白色 ナイロン製
BN80S 内径80、取付穴寸法: 97 BNノズル(ベークノズル) 黒色 ナイロン製
BN80S-IV 内径80、取付穴寸法: 97 BNノズル(ベークノズル) 白色 ナイロン製
BN90S 内径90、取付穴寸法: 108 BNノズル(ベークノズル) 黒色 ナイロン製
BN90S-IV 内径90、取付穴寸法: 108 BNノズル(ベークノズル) 白色 ナイロン製
BN100S 内径100、取付穴寸法: 117 BNノズル(ベークノズル) 黒色 ナイロン製
BN100S-IV 内径100、取付穴寸法: 117 BNノズル(ベークノズル) 白色 ナイロン製
BN120S 内径120、取付穴寸法: 139 BNノズル(ベークノズル) 黒色 ナイロン製
BN120S-IV 内径120、取付穴寸法: 139 BNノズル(ベークノズル) 白色 ナイロン製
