パネル用コンセント 20A

パネル用コンセントとは、機械器具や装置、制御盤や分電盤などのパネル面に直接取り付けることができるコンセントで、プラグへ電源を供給するための器具です。
単相100V、単相200V、単相400V、三相200V、三相400Vのコンセントがあります。
カバー開閉式の防水パネルリフトカバーを取り付けて蓋を閉じることによって、未使用時をIP44の防塵・防水仕様にすることができます。
直接取付の製品です。標準プレートは使用できませんので、ご注意ください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。

製品情報

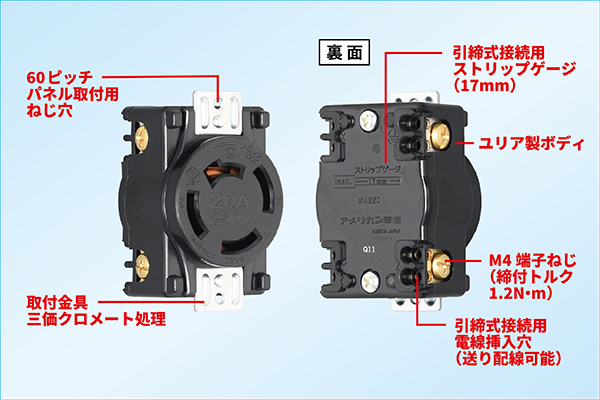

4220-P 接地形3P(旧4P) 20A 250V 三相200V 引掛形 パネル用コンセント

三相200V、接地3P引掛形のパネル用コンセントです。
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

3220-P-L6UL 接地形2P 20A 250V (NEMA L6-20) 単相200V 引掛形 パネル用コンセント

輸出機器用としても最適なUL規格・CSA規格認定仕様の、単相200V、接地2P引掛形パネル用コンセントです。
電気用品安全法(PSE)にも適合しているため、国内/海外仕様の統一化を図ることができます。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
アース端子ねじは脱落防止仕様となっているため、圧着端子で接続する際には「先開型圧着端子」をご使用ください。

4220PW 接地形3P(旧4P) 20A 250V 三相200V 引掛形 防水形パネルコンセント

4220-P-IV(白色パネル用コンセント)とPLC41W(防水パネルリフトカバー)の便利なセット製品です。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
リフト可動するカバー(蓋)部は、プラグの挿入時に80゚・160゚の位置でロック(静止)でき、全閉時はIP44の防水性能を有します。
カバーは簡易ロック機能が付いていますので、全閉時に多少の衝撃等でカバーが開くことはありません。

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[20A 接地形3P用 250V]
Z0215:安全キャップ(10ヶ入、使用禁止ラベル添付)
[20A 接地形2P・3P用]
Z0216:安全キャップ(10ヶ入、使用禁止ラベル添付)

絶縁カバー(はめ込みタイプ)

パネル用コンセント用の充電部(結線部)安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0262:絶縁カバー(引掛形3P・平刃形4P用)
Z0263:絶縁カバー(引掛形4P用)
※写真は埋込コンセントを用いた使用例です。

防水パネルリフトカバー

パネル用コンセントに取付可能なカバー開閉式の防水プレートです。
リフト可動するカバー(蓋)部は、プラグの差し込み時に80゚・160゚の位置でロック(静止)でき、全閉時はIP44の防水性能を有します。
カバーは簡易ロック機能が付いていますので、全閉時での多少の衝撃等によるカバー開きの心配はありません。
PLC35W:防水パネルリフトカバー(ボス径φ34.5用)
PLC41W:防水パネルリフトカバー(ボス径φ40.5用)

パネル用コンセント専用露出ボックス

パネル用コンセントを組み込むことによって、壁面や盤面上に後付けできる露出コンセントの代替として使用できる、パネル用コンセント専用のボックスです。
パネル用コンセント専用露出ボックス
※写真は3310-P-L5とPEB41を用いた使用例です。

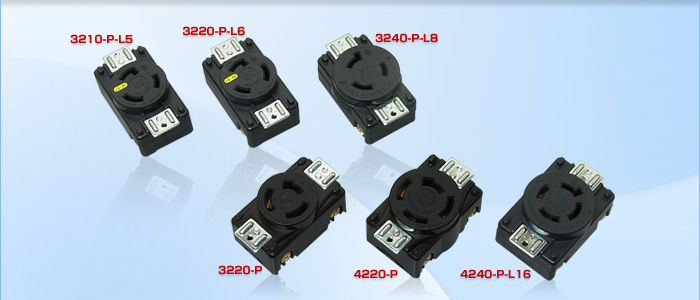

パネル用コンセント 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2220-P
引掛形
2P 20A 250V パネル用コンセント 黒色
3210-P-L5
引掛形
接地形2P 20A 125V (NEMA L5-20) パネル用コンセント 黒色
3220-P-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) パネル用コンセント 黒色
3220-P-L6UL
引掛形
接地形2P 20A 250V (NEMA L6-20) UL/CSA規格 パネル用コンセント 黒色 UL/CSA規格認証取得品
3240-P-L8
引掛形
接地形2P 20A 480V (NEMA L8-20) パネル用コンセント 黒色
3220-P
引掛形
3P 20A 250V パネル用コンセント 黒色
4220-P
引掛形
接地形3P 20A 250V パネル用コンセント 黒色
4220PW
引掛形
接地形3P 20A 250V 防水形パネルコンセント(セット品) 白色 4220-Pの白色品とPLC41Wのセット品
4240-P-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) パネル用コンセント 黒色
