ナイロンケーブルグランド

ナイロンケーブルグランドは、壁やボックス、装置などから電線を引き出す際に、電線取り出し口に取り付けて電線を締め付けることによって、電線を固定することができるケーブルグランドです。
アメリカン電機のナイロンケーブルグランドは独自の構造により、表面の突出を最小限に抑えることができ、さらには確実な電線の固定を可能にするなど、様々な特長を有しています。

製品情報

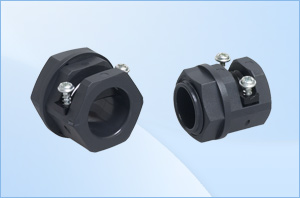

止めねじ仕様のグリップで電線の確実な固定が可能

電線を止めねじで固定するグリップを採用したことにより、しっかりとした固定が可能です。接続機器に多大な影響を及ぼす可能性のある、電線への過度な荷重による電線の脱落や緩み、端子部への負担増加を防ぐことができます。
また、ねじ止めグリップの上下を入れ替えることによって、広い範囲の電線径に対応します。使用環境に合わせて、適宜入れ替えてお使いください。

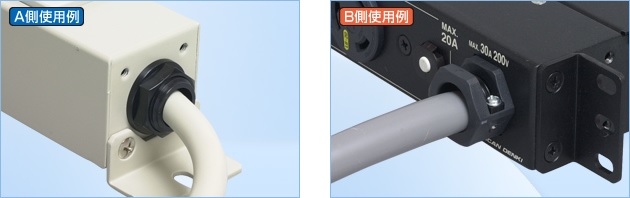

表面の突出を最小限に抑えたコンパクトタイプ

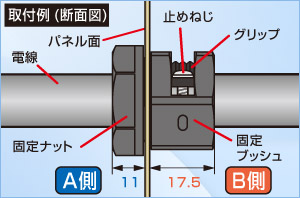

NCG14/NCG18ともに、取付面から突出する部分を最小限(固定ナット側:11.0mm固定ブッシュ側:17.5mm)に抑えたことにより、今までにない省スペース化を実現します。

耐熱性・耐油性・耐薬品性に優れるUL94 V-2以上の難燃仕様ナイロン樹脂を採用したことで、耐環境性も向上しました。

ナイロンケーブルグランドのラインナップ

型番 極配置 定格仕様 品名仕様 備考
NCG14 内径: 14.5、取付穴寸法: 20.3 ナイロンケーブルグランド 黒色 ナイロン製 5個入
NCG18 内径: 18、取付穴寸法: 25.3 ナイロンケーブルグランド 黒色 ナイロン製 5個入
