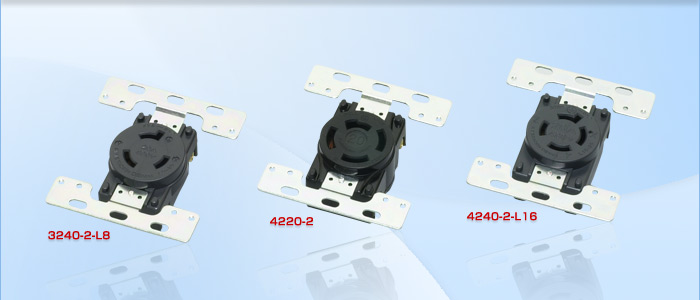

防水形プレート専用コンセント 20A
防水形プレート専用コンセントとは、使用時・未使用時ともにIP65の防塵・防水性能を持つアメリカン電機の防水形プレート(耐じん・防噴流形) に取付可能な専用コンセントです。
製品情報

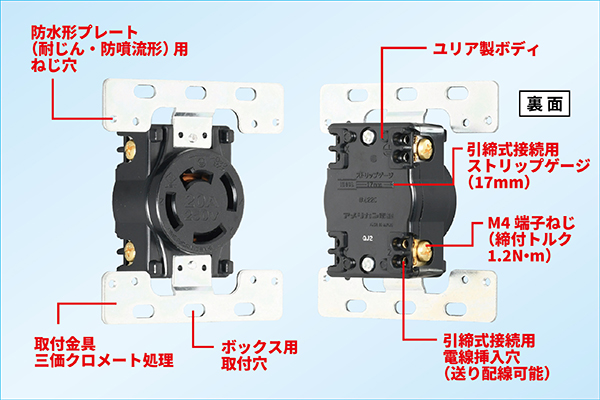

4220-2 接地形3P(旧4P) 20A 250V 三相200V 引掛形 防水形プレート専用コンセント
三相200V、防水形プレート取付専用の接地3P引掛形の埋込コンセントです。
通常の埋込コンセント4220とは異なり、防水形プレート(耐じん・防噴流形) W701-2への取付対応のために取付金具の仕様が大きくなっています。
電線接続は、電線接続は端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣と、電線挿入穴を利用した｢引締式｣の2方式が可能です。
(適用ボックスは、2個用ボックスでの使用となります)
防水形プレート(耐じん・防噴流形)の組み合わせ
保護等級IP65 防水形プレート(耐じん・防噴流形) 紹介動画
別売オプション
安全キャップ
使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形20A 接地形3P 250V用]
Z0215：安全キャップ（10ヶ入、使用禁止ラベル付属）
[引掛形20A 接地形2P・3P用]
Z0216：安全キャップ（10ヶ入、使用禁止ラベル付属）
絶縁カバー（はめ込みタイプ）
防水形プレート専用コンセント用の充電部（結線部）安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0262:絶縁カバー（引掛形3P用）
Z0263:絶縁カバー（引掛形4P用）
※写真は埋込コンセントを用いた使用例です。
防水形マルチボックス
埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920（電気機械器具の外郭による保護等級）IPX5適合品にもなります。
MBW7100：防水形マルチボックス2連用
