防水形フランジインレット(ナイロンカバータイプ) 20A

防水形フランジインレットとは、発電機やコンセント搭載自動車を利用した外部給電・非常時給電(非常用給電)など外部電源からの取り込み口や、屋外利用の移動機器や充電装置などの受電口として最適な、逆芯タイプの配線器具です。
給電側にコードコネクタボディを使用し、機器や壁面に外部給電の取込口として設置したフランジインレットにさし込むことで、電気を供給します。カバー全閉時に防水仕様となります。JIS C0920(電気機械器具の外郭による保護等級)IP44適合品です。

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。ゴルフカートやグリーンスローモビリティ(電動小型低速車両)などのバッテリー車、冷凍車、蓄電池や移動式照明器など未使用時(非充電時)は屋外で使用するような移動機器・移動車両の受電口(外部電源取込口)に最適です。



アメリカン電機の防水形フランジインレット20Aは引掛形のラインナップが豊富です。
平刃形の場合、きちんと接続ができていなかったり、充電中に何かが引っかかってコードを引っ張ってしまったりして、いざ機器を使用しようとした際に「充電できていない」「動かない」ということも考えられます。
さし込んで右に回すことでロックできる確実な接続が可能な引掛形なら、安心・安全な充電や給電を可能にします。

製品情報

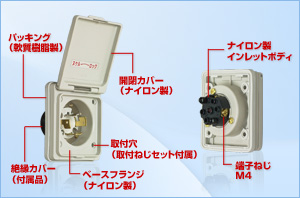

4225NW 接地3P 20A 250V 引掛形 防水形フランジインレット

三相200V 引掛形 防水形フランジインレットです。
絶縁部のボディと外郭のカバーおよびベースフランジの材質には、耐熱性・耐トラッキング性に優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
カバー(蓋)は簡易ロック機能付のため、全閉時に多少の衝撃でカバーが開く事はありません。

カバーのリフト可動

リフト可動するカバー(蓋)部は、プラグをさし込む際に80゚・160゚の位置でロック(静止)させることができ、全閉時はIP44の防水性能を有します。

絶縁カバー(付属品)

インレットボディ裏面(端子部付近)に被せることで、容易に充電部を絶縁保護し、通電時の短絡や感電などの事故を予防することができる、安全保護用の絶縁カバーが付属しています。
※画像は20A製品(4225NW)です。

防水形フランジインレット(ナイロンカバータイプ) 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3215NW-L5
引掛形
接地形2P 20A 125V (NEMA L5-20) 防水形フランジインレット 白色
3225NW-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) 防水形フランジインレット 白色
3245NW-L8
引掛形
接地形2P 20A 480V (NEMA L8-20) 防水形フランジインレット 白色 受注生産品
3225NW
引掛形
3P 20A 250V 防水形フランジインレット 白色 2024年8月21日より受注生産品
4225NW
引掛形
接地形3P 20A 250V 防水形フランジインレット 白色
4245NW-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) 防水形フランジインレット 白色 受注生産品
