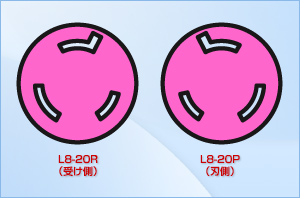

NEMA L8-20R / NEMA L8-20P
製品情報
アメリカン電機のNEMA規格L8-20R／NEMA L8-20Pシリーズには、引掛形 接地形2P 20A 480V定格のNEMA規格 L8-20に準拠したコンセントやプラグ、OAタップなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。
■NEMA規格とは
NEMA(National Electrical Manufacturers Association、米国電機製造業者協会)によって、電気製品などの選択、および購入の手引きとする目的で制定された団体規格です。WD 6項にて配線器具に関する記述があり、定格や極配置寸法などが定められています。
NEMA L8-20R / NEMA L8-20Pのラインナップ
| 型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
|---|---|---|---|---|---|
| 3240-L8 |  引掛形 |
接地形2P 20A 480V (NEMA L8-20) | 埋込コンセント | 黒色 | |
| 3240-P-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | パネル用コンセント | 黒色 | |
| 3242N-L8 |  引掛形 |
接地形2P 20A 480V (NEMA L8-20) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3244N-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | コードコネクタボディ (ナイロンカバー) | 黒色 | ナイロンカバー |
| 3242RW-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | 防水形プラグ | 黒色 | ゴムカバー |
| 3244RW-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | 防水形コードコネクタボディ | 黒色 | ゴムカバー |
| 3245N-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | フランジインレット (ナイロンケース) | 白色 | ナイロンケース 受注生産品 |
| 3245NW-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | 防水形フランジインレット | 白色 | 受注生産品 |
| 3243NT-L8 | 引掛形・2ヶ |
接地形2P 20A 480V (NEMA L8-20) | ダブルタップ 引掛形2ヶ口 | 黒色 | |
| 3240-2-L8 | 引掛形 |
接地形2P 20A 480V (NEMA L8-20) | 防水形プレート 専用コンセント | 黒色 |
