防水形プレート(耐じん・防噴流形) 防水丸蓋

アメリカン電機の防水丸蓋は、防水形プレート(耐じん・防噴流形)および防水形フランジインレット(耐じん・防噴流形)に合わせた豊富なバリエーションがあります。それぞれ防水性能・防塵性能の保持に適した組み合わせでご使用ください。

防水丸蓋の特徴

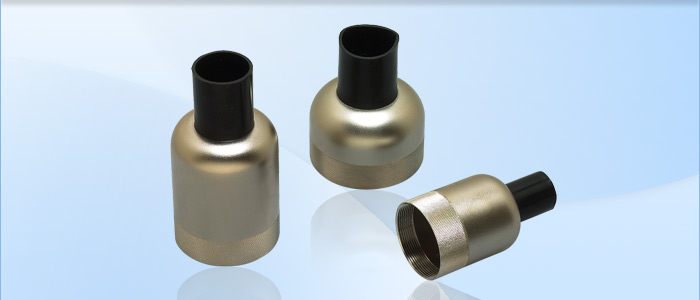

別売の防水形プレート(耐じん・防噴流形)および防水形フランジインレット(耐じん・防噴流形)に使用可能な、プラグおよびコードコネクタボディを覆うための黄銅製カバーです。使用時には、あらかじめこの防水丸蓋に電線を通してからプラグなどの器具を結線します。
防水形プレート(耐じん・防噴流形)または防水形フランジインレット(耐じん・防噴流形)にねじ締めして使用することにより、粉塵や全方向からの噴流水に対して保護されているIP65(耐じん・防噴流形)の防水性能・防塵性能を電源周りに持たせることができます。
高度の密閉性と耐久性を備えているため、屋内・外を問わず15Aから60A高容量まで(防水形フランジインレットは30Aまで)の電源の設置することができます。
また、風雨にさらされるような屋外だけではなく、フロアの清掃や装置の洗浄、食品加工により水等の液体がかかるような場所(厨房や食品工場、食品加工作業場など)、さらには粉塵やホコリが飛散するような製造工場等などにも最適です。
JIS C0920(電気機械器具の外郭による保護等級)IP65適合品です。

防水形プレート(耐じん・防噴流形) 防水丸蓋のラインナップ

型番 極配置 定格仕様 品名仕様 備考
W501-3 防水形プレート(型番: W501-2系)用 防水丸蓋 適用プラグ: 本体部分寸法φ44×60mm以下
W511-3 15A 防噴流形フランジインレット、防水形プレート(W501-2系)用 防水丸蓋 適用プラグ: 本体部分寸法φ44×70mm以下
W701-3 20A・30A 防噴流形フランジインレット、防水形プレート(W701-2)用 防水丸蓋 適用プラグ: 本体部分寸法φ57×80mm以下
W901-3 防水形プレート(型番: W901-2)用 防水丸蓋 適用プラグ: 本体部分寸法φ75×82mm以下
