埋込コンセント 60A

壁面内などに設置されているボックスに収納して、プラグへ電源を供給するための高容量器具です。
自動車製造工場、半導体製造工場、機械関連製造工場、医薬品製造工場(製薬工場)、食料品製造工場(食品工場)、造船所などの産業界はもちろんのこと、サーバールーム・ラックマウントPDUなどの情報通信関連、銀行(ATM等)や店舗(POSレジ等)、研究機関、オフィスやご家庭など、幅広い場所での動力コンセント・電源コンセントとして利用されています。
エンプラ(ナイロン樹脂)・新金(アルミ)・ステンレスプレートの取付が可能なほか、平刃形器具は未使用時に蓋を閉じることによってIP65の防塵・防水コンセントになる防じん・防水形シーロックプレートや、使用時でもIP65の防塵・防水コンセントになる耐じん・防噴流形の防水形プレート、L型プラグを挿した状態のままでIPX3の防雨コンセントとして利用できる防水形リフトカバープレートの取付も可能です。
※引掛形器具で防水性能をお求めの際には、防水形露出コンセントまたは防水形パネルコンセントをご参照ください。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

製品情報

3620 3P 60A 250V 三相200V 引掛形 埋込コンセント

三相200V、3P引掛形の高容量埋込コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。

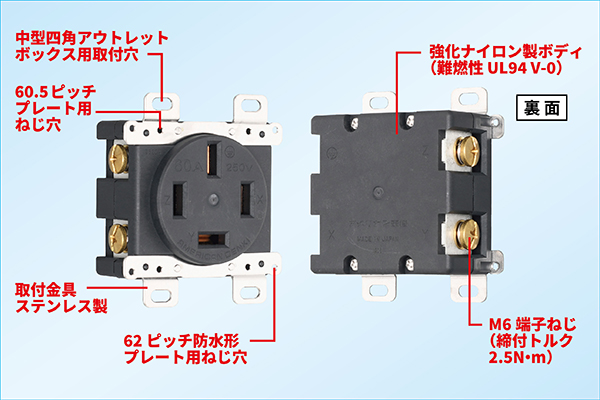

9620N 接地形3P(旧4P) 60A 250V 三相200V 平刃形 込コンセント

三相200V、接地3P平刃形の高容量埋込コンセントです。
ボディの材質には、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃仕様(UL94 V-0)の強化ナイロン樹脂を採用し、安全性と耐久性を向上させました。また取付金具は耐蝕性を備えるステンレスを採用しています。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。

プレート/防水形プレート 組み合わせ例

⇒ プレート/防水形プレートの紹介はこちら

別売オプション

絶縁カバー

充電部(結線部)の安全保護カバーです。
熱収縮チューブ仕様のため、器具の充電部が露出しないように覆いかぶせてから、ガストーチまたは工業用ドライヤーなどで熱を加え収縮させてください。
Z0256:絶縁カバー60A用(1ヶ)
※引掛形専用です。

防水形マルチボックス

埋込コンセントが取付可能なカバーがついた露出ボックスです。通常のプレートだけではなく、電線挿入穴など適切な防水施工をして防水形プレートを組み合わせることで、JIS C0920(電気機械器具の外郭による保護等級)IPX5相当品にもなります。
MBW7100:防水形マルチボックス2連用

埋込コンセント 60Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3620
引掛形
3P 60A 250V 埋込コンセント 黒色 適用ボックス: 中型四角アウトレットボックス
3660
引掛形
3P 60A 600V 埋込コンセント 黒色 適用ボックス: 中型四角アウトレットボックス
4620
引掛形
接地形3P 60A 250V 埋込コンセント 黒色 適用ボックス: 中型四角アウトレットボックス
4660
引掛形
接地形3P 60A 600V 埋込コンセント 黒色 適用ボックス: 中型四角アウトレットボックス
8620N
平刃形
3P 60A 250V 埋込コンセント 黒色
9620N
平刃形
接地形3P 60A 250V 埋込コンセント 黒色
