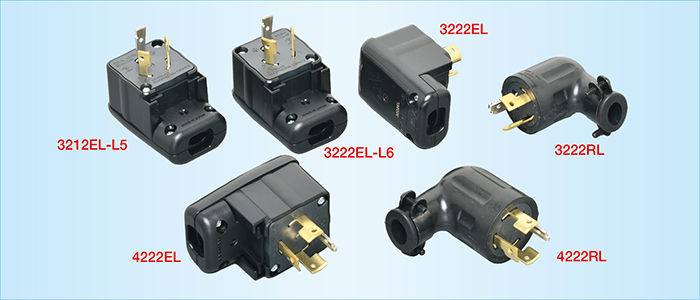

アメリカン電機 - 引掛形配線器具とNEMA規格接続器

単相200V、接地2P(3心)引掛形のプラグで、電線挿入口が栓刃に対して90ﾟ方向に向いた｢L型形状｣となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。

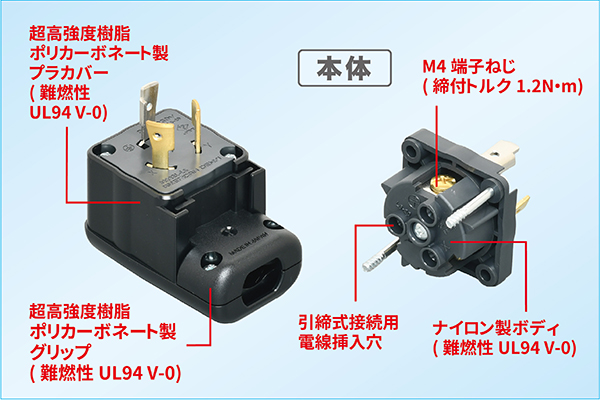

外郭となるカバー部の材質には、難燃(UL94 V-0)仕様で、耐衝撃性に優れた超高強度樹脂のポリカーボネートを採用。さらにボディ材質には、耐熱性・耐トラッキング性等を有する難燃(UL94 V-0)仕様のナイロン樹脂を採用したことで、安全性・耐久性を向上させています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い｢圧着端子式｣と、電線挿入穴を利用した｢引締式｣の2方式が可能です。
ねじ部分の出っ張りを無くし、操作性・安全性にも配慮しました。

プラグから出る電線を壁面から近い位置で真下に落とす、または横に向けることが可能なため、壁面と機器との距離を縮めることができます。手前に電線が張り出すストレートタイプのプラグと比べ、省スペース化に大きく貢献します。また、電線に体や機械の一部を引っかけてしまうことを予防するなど、安全性の向上を図ることも可能です。

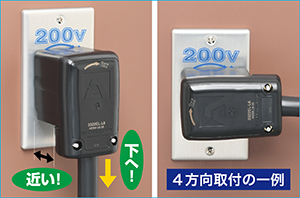

電線を結線した本体をカバーに取り付ける際には上下左右の4方向を選ぶことができるため、さし込み口のアースが下向きなっているコンセントも対応可能です。

ダブルタップ20Aに20Aエルシェイププラグを利用すると、プラグに接続されている電線を横に流すことができます。
床下・床上などの狭い場所での使用に最適です。
※写真はダブルタップ30Aの使用例です。

本体は手でしっかり持ちながら結線作業をすることが可能なサイズになっています。
また本体へ結線する際のシース剥きの長さ（ストリップ長）は、すべて同一寸法です。

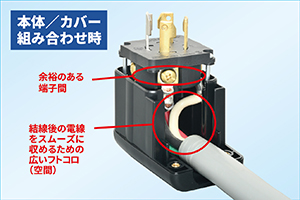

さらに結線後の本体を組み込むカバー内のフトコロ（空間）を広くしているため、結線した電線を引き回したりせずにスムーズに収めることができます。

三相200V、接地3P(4心)の引掛形のプラグで、電線挿入口が栓刃に対して90ﾟ方向に向いた｢L型形状｣となっているため、使用時の電線の出っ張りを抑えることができ、省スペース化に貢献します。

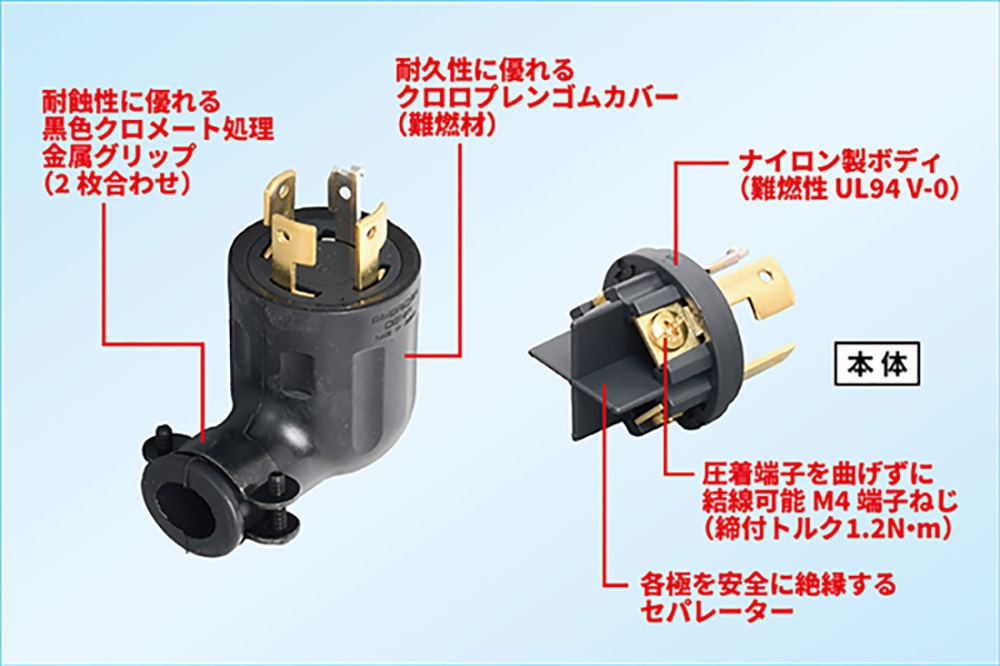

絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップで確実に保持できます。

コンセント挿入時に、電線を壁面から近い位置で平行に這わせることが可能なため、壁面と機器との距離を縮めることができます。
手前に電線が張り出すストレートタイプのプラグと比べ、省スペース化に大きく貢献します。
また、電線に体や機械の一部を引っかけることを予防するなど、安全性の向上を図ることもできます。

防水形リフトカバープレートを併用すると、コンセントにエルシェイププラグあるいはL型プラグを差し込んだ状態でも、カバー(蓋)を閉めることによって、IPX3(防雨形)の防水性能をを得ることができます。（防雨コンセント仕様）
またコンセントが下ではなく正面を向いているので、さし込み口を確認しながら、簡単にL型プラグを差し込むことができます。
