パネル用コンセントとは、機械器具や装置、制御盤や分電盤などのパネル面に直接取り付けることができるコンセントで、プラグへ電源を供給するための器具です。
単相100V、単相200V、三相200Vのコンセントがあります。
カバー開閉式の防水パネルリフトカバーを取り付けて蓋を閉じることによって、未使用時をIP44の防塵・防水仕様にすることができます。
直接取付の製品です。標準プレートは使用できませんので、ご注意ください。
【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。

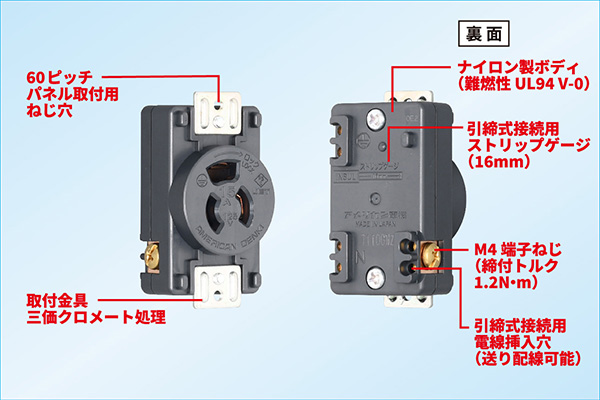

・抜止形:平刃形の接地形2P 15A 125Vのプラグが使用でき、篏合後に右に回すと簡易ロックできるさし込み口です。(確実な接続・性能を必要とする場合は引掛形をご使用ください。)
単相100V、接地2P引掛形のパネル用コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。

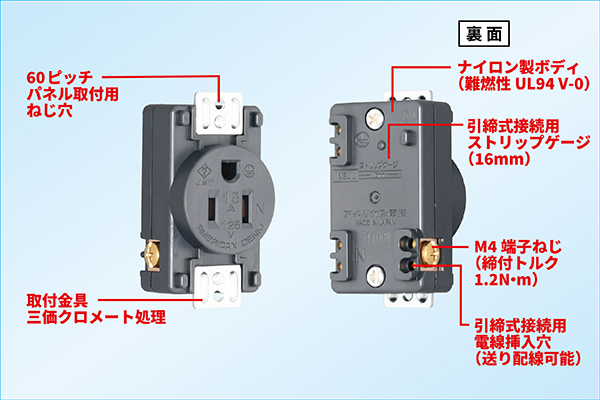

単相100V、接地2P平刃形のパネル用コンセントです。
ボディ材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル添付)
[平刃形・抜止形用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)
パネル用コンセント(40-Pを除く)用の充電部(結線部)安全保護カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電源接続)後、コンセントの充電部にはめ込みます。
Z0262:絶縁カバー
※写真は埋込コンセントを用いた使用例です。
パネル用コンセントに取付可能なカバー開閉式の防水プレートです。
リフト可動するカバー(蓋)部は、プラグの差し込み時に80゚・160゚の位置でロック(静止)でき、全閉時はIP44の防水性能を有します。
カバーは簡易ロック機能が付いていますので、全閉時での多少の衝撃等によるカバー開きの心配はありません。
PLC35W:防水パネルリフトカバー(ボス径φ34.5用)
パネル用コンセントを組み込むことによって、壁面や盤面上に後付けできる露出コンセントの代替として使用できる、パネル用コンセント専用のボックスです。
パネル用コンセント専用露出ボックス
※写真は3310-P-L5とPEB41を用いた使用例です。
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
40-P | 引掛形 |
2P 15A 125V | パネル用コンセント | 黒色 | 2025年2月20日 製造中止予定 |
2110-P | 引掛形 |
2P 15A 125V | パネル用コンセント | 黒色 | 型番40-Pモデルチェンジ品 |
3110-P | 引掛形 |
接地形2P 15A 125V | パネル用コンセント | 黒色 | |
3110-P-L5 | 引掛形 |
接地形2P 15A 125V (NEMA L5-15) | パネル用コンセント | 黒色 | |
7110GN-P | 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | パネル用コンセント | 黒色 | |
7110GN-P-IV | 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | パネル用コンセント | 白色 | |
7110GNZ-P | 抜止形 |
接地形2P 15A 125V | パネル用コンセント | 黒色 | |
7110GNZ-P-IV | 抜止形 |
接地形2P 15A 125V | パネル用コンセント | 白色 | |
3120-P | 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | パネル用コンセント | 黒色 |
