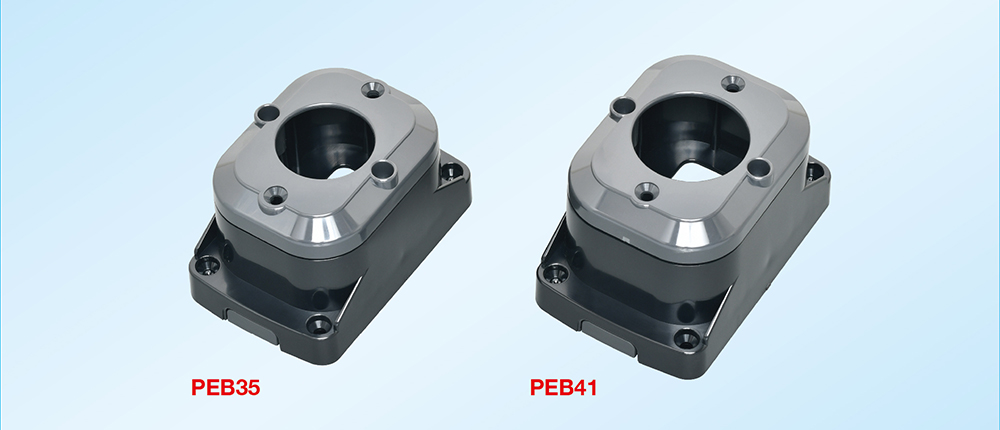

パネル用コンセント専用露出ボックス
当社製パネル用コンセントを組み込むことによって、壁面や盤面上に後付けできる露出コンセントの代替として使用できる、パネル用コンセント専用のボックスです。
組み込むパネル用コンセントは、状況に応じて入れ替えが可能。リユース型露出コンセントとして、環境やコストに配慮した利用ができます。
製品情報
付属の取付ねじを使用し15A・20A・30A定格の当社製パネル用コンセントを専用露出ボックスのカバーに取り付け、ベースに組み込むことにより、後付けができる露出コンセントの代替品となります。
専用露出ボックスのベース・カバーともに、抜群の強度を誇る難燃性UL94 V-0のポリカーボネート樹脂を採用。従来の露出コンセントと比較すると、格段に安全性・耐久性が上がることによりコストパフォーマンスの向上を図ることができます。
電線の接続方式も圧着端子式や引締式接続となることにより、安全性・施工性が向上します。
パネル用コンセント専用露出ボックスの特長

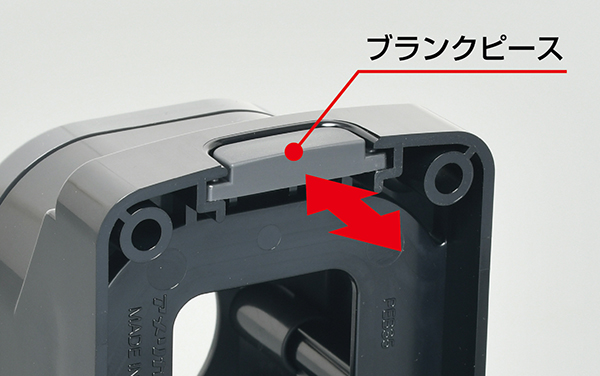

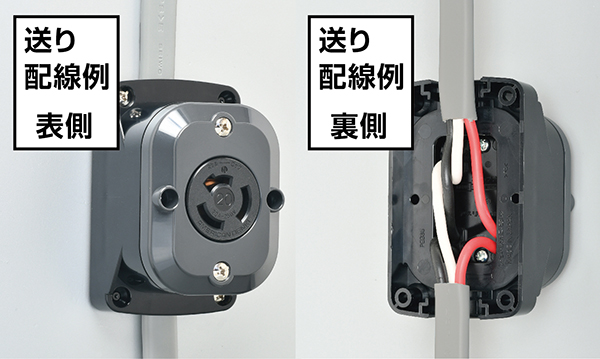

上下の電線引出し口にあるスライド式のブランクピースは、電線を通す際に容易に取り外すことができます。送り配線をする際には、両方を外しての利用も可能です。
また裏側には開口穴があるため、取付面に穴を開け、壁内・盤内から電線を通して結線することも可能です。

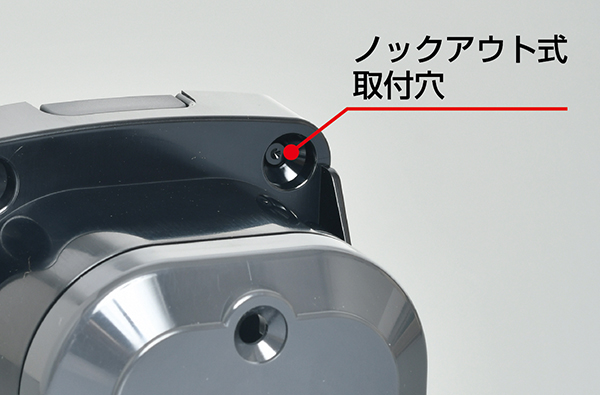

4ヶ所ある壁面取付穴のうち、2ヶ所はノックアウト式となっています。
4点止めで、より強固な取付にしたい場合に打ち抜いてご利用ください。

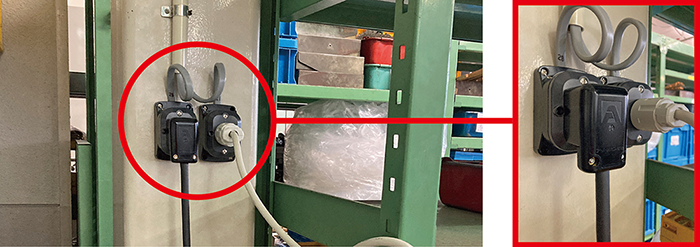

使用例
