プラグとは、電線を結線し、コンセント等に接続して機器等へ電源を供給するために用いる器具です。

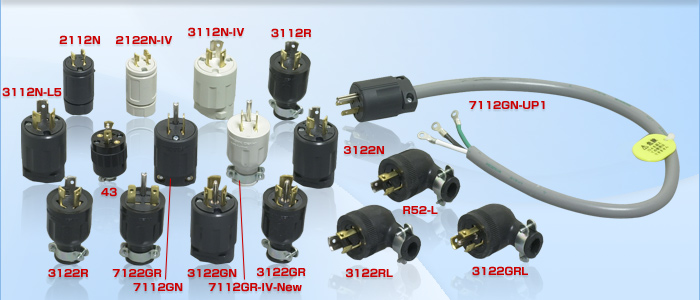

アメリカン電機のプラグ15Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。

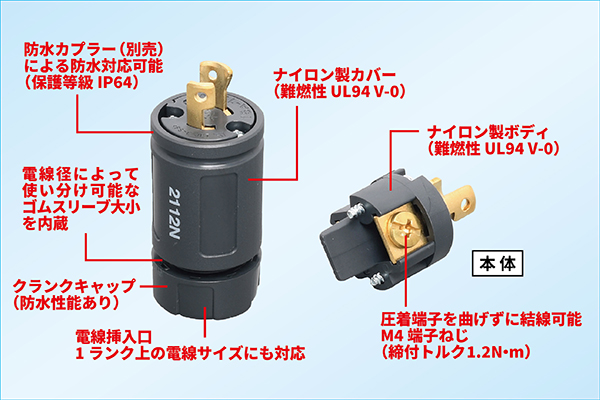

2P引掛形栓刃のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」となっています。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
ケーブルグランド式のクランプキャップ(電線引き止め部)は防水性能を有しており、別売のコードコネクタボディ2114Nと防水カプラーZ0351の組み合わせで、使用時にIP64の防水性能をもつ器具として使用できます。
ハードなナイロン樹脂製ですが、コンパクトな丸みのあるデザインで手に優しいプラグです。

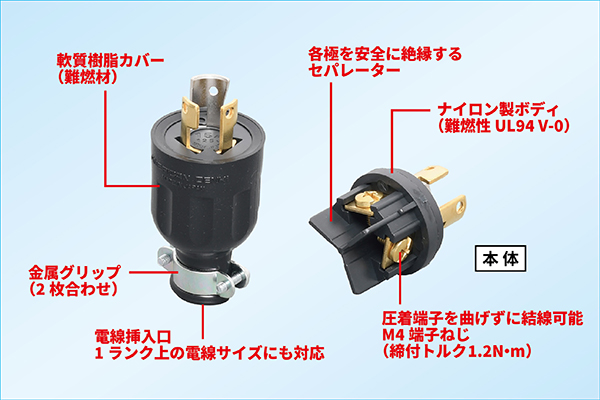

接地形2P(3心)引掛形栓刃のプラグです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
電線引き止めは、金属グリップで確実に保持できます。

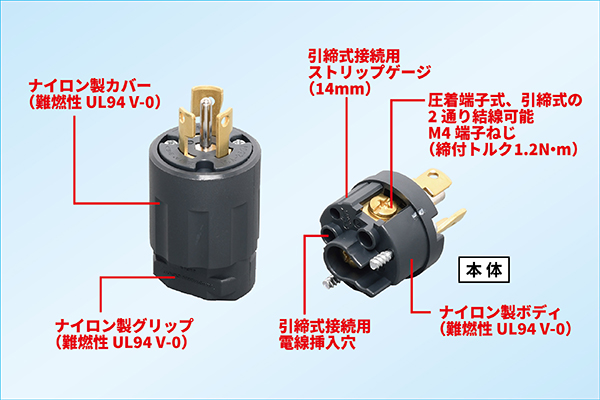

接地形3P(4心)の引掛形のプラグです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
接地形3P(4心) 250Vという定格でもコンパクトなサイズの理由は、弊社独自設計によるものです。
接地形2P(3心)引掛形栓刃のプラグで、電線引出し口が栓刃に対して90゚方向に向いた「L型形状」となっています。
絶縁部であるボディ材質には丈夫で絶縁性に優れる熱硬化性樹脂を。
またカバー部には耐候性・耐久性に優れる高品位クロロプレンゴムを採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めには金属グリップを使用します。
型番 | 極配置 | 定格仕様 | 品名仕様 | 色 | 備考 |
---|---|---|---|---|---|
2112N | ![]() 引掛形 |
2P 15A 125V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
2112N-IV | ![]() 引掛形 |
2P 15A 125V | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
2122N | ![]() 引掛形 |
2P 15A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
2122N-IV | ![]() 引掛形 |
2P 15A 250V | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3112N | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3112N-CS | ![]() 引掛形 |
接地形2P 15A 125V | 引掛形15Aプラグ付コードセット | ナイロン製プラグ付コードセット VCT2mm²×5M R2-4×3ヶ付 |
|
3112N-IV | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3112R | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
3112R-IV | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (ゴムカバー) | 白色 | ゴムカバー |
R52-L | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (ゴムカバー・L型) | 黒色 | ゴムカバー L型 |
3112N-L5 | ![]() 引掛形 |
接地形2P 15A 125V (NEMA L5-15) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3112N-L5-IV | ![]() 引掛形 |
接地形2P 15A 125V (NEMA L5-15) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
43 | ![]() 引掛形 |
接地形2P 15A 125V | プラグ (熱硬化性樹脂製) | 黒色 | 熱硬化性樹脂製 2020年11月20日製造中止 |
3122N | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3122N-IV | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
3122N-CS | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | 引掛形15Aプラグ付コードセット | ナイロン製プラグ付コードセット VCT2mm²×5M R2-4×3ヶ付 |
|
3122R | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
3122RL | ![]() 引掛形 |
接地形2P 15A 250V (NEMA L6-15) | プラグ (ゴムカバー・L型) | 黒色 | ゴムカバー L型 |
3122GN | ![]() 引掛形 |
接地形3P 15A 250V | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
3122GR | ![]() 引掛形 |
接地形3P 15A 250V | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
3122GRL | ![]() 引掛形 |
接地形3P 15A 250V | プラグ (ゴムカバー・L型) | 黒色 | ゴムカバー L型 |

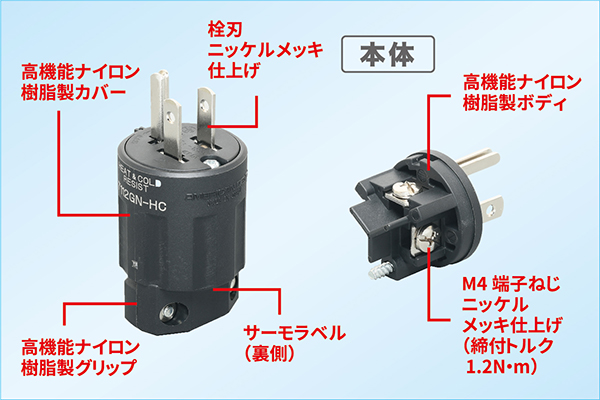

7112GN | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ナイロンカバー) | 黒色 | ナイロンカバー |
7112GN-IV | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ナイロンカバー) | 白色 | ナイロンカバー |
7112GN-BL | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ナイロンカバー) | 青色 | ナイロンカバー |
7112GN-RD | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ナイロンカバー) | 赤色 | ナイロンカバー |
7112GN-UP1 | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | NEMA 5-15プラグ付 コードセット | ナイロンカバープラグ付コードセット VCT3.5mm²×0.5M 圧着端子R3.5-4×3ヶ付 注意表示タグ付 |
|
7112GR-New | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
7112GR-IV-New | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | プラグ (ゴムカバー) | 白色 | ゴムカバー |
7122GR | ![]() 平刃形 |
接地形2P 15A 250V (NEMA 6-15) | プラグ (ゴムカバー) | 黒色 | ゴムカバー |
7112GNXL | ![]() 平刃形 |
接地形2P 15A 125V (NEMA 5-15) | ハイパープラグ | 黒色 | ハイパーシリーズ ナイロンカバー |
