防水パネルリフトカバー

防水パネルリフトカバーとは、パネル用コンセントの取付が可能なカバー(蓋)開閉式のプレートです。カバー全閉時に、全方向からの水の飛まつに対して保護されているIP44適合品です。
また、パネル面の穴等の防水蓋として活用できる多目的用もあります。

防水パネルリフトカバーの特長

プレート本体、カバー(蓋)の材質は耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
PLC35W・PLC41Wはパネル用コンセントと併用することで、機器用・盤用の防水コンセントとして使用できます。

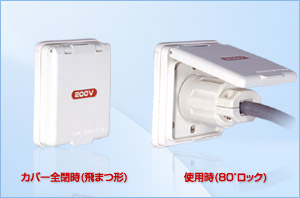

カバー全閉時に、IP44の防水性能が得られます。

リフトアップ可動するカバー(蓋)は、使用時(80°)と全開時(160°)の位置で静止できます。
カバー全閉時は、簡易ロック機能があるので、振動や衝撃などで開く心配はありません。
パネル用コンセント取付ねじと防水パネルリフトカバー取付ねじセットの他、便利な表示ラベル(PLCラベル)が付属しています。

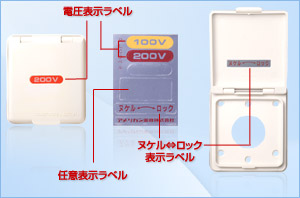

PLCラベル(付属品)

電圧表示など、防水パネルリフトカバーに最適なラベルセットです。
(PLC35W・PLC41Wに1シート付属)
状況に応じて適宜ご使用できます。

※別売:PLCラベル(10枚入)

防水パネルリフトカバーのラインナップ

型番 極配置 定格仕様 品名仕様 備考
PLC35W 15A・20A パネル用コンセント専用(ボス径Φ34.5) 防水パネルリフトカバー 白色 パネル用コンセント取付ねじ、本体取付ねじ・フランジナット付
PLCラベル(電圧表示ラベル)付
PLC41W 引掛形20A・30A パネル用コンセント専用(ボス径Φ40.5) 防水パネルリフトカバー 白色 パネル用コンセント取付ねじ、本体取付ねじ・フランジナット付
PLCラベル(電圧表示ラベル)付
PLC43W 多目的タイプ(穴寸法: Φ43) 防水パネルリフトカバー 白色 本体取付ねじ・フランジナット付
PLC64W 多目的タイプ(穴寸法: Φ64) 防水パネルリフトカバー 白色 本体取付ねじ・フランジナット付
