フランジインレット 100A

フランジインレット100Aとは、発電機やコンセント搭載自動車を利用した外部給電・非常時給電(非常用給電)など外部電源からの取り込み口や、移動機器・充電装置などの受電用器具として最適な、逆芯タイプ・オス側の高容量配線器具です。
給電側にコードコネクタボディを使用し、機器や壁面に外部給電の取込口として設置したフランジインレットにさし込むことで、電気を供給します。

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。工場内で使用されている移動用送風機や病院内の配膳車、ショーケースなどの受電口(外部電源取込口)に最適です。

製品情報

41025 接地3P 100A 250V 引掛形フランジインレット

三相200V、接地3P(4心) 引掛形の高容量フランジインレットです。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
巧みなヘラ絞り加工による黄銅製のフランジケースは、耐蝕性に優れ高級感溢れるニッケルメッキ梨地仕上げを施しています。壁面などへの取付の際に頑強な固定ができます。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる最も信頼性の高い「圧着端子式」です。
各端子には、38mm²用RD形・圧着端子が予め付属しています。
取付対象物の前面取付のほか、取付対象物にスタッドを立てて裏面から取り付けることも可能です。
頑強で、ハイグレード仕様の高容量器具です。

別売オプション

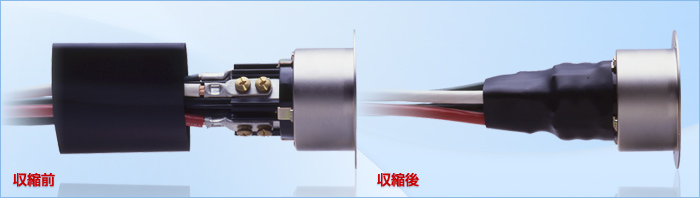

絶縁カバー

充電部(結線部)の安全保護カバーです。
熱収縮チューブ仕様のため、器具の充電部が露出しないように覆いかぶせてから、工業用ドライヤーなどで熱を加え収縮させてください。
Z0257:絶縁カバー100A用

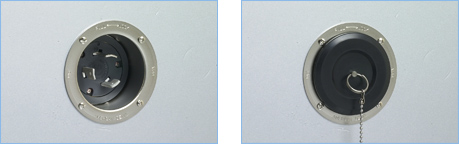

防じんカバー

未使用時にさし込み口へのホコリの侵入を防ぐカバーです。
KF100:防じんカバー100A用

22mm²用圧着端子

100A器具に22mm²電線を結線する際に使用する、銅製スズめっき、丸形2つ穴(RD形)の圧着端子です。
Z0300:22mm²用圧着端子
※100A器具の各端子には、38mm²用RD形・圧着端子があらかじめ付属しています。

フランジインレット 100Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
31025
引掛形
3P 100A 250V フランジインレット (メタルケース) 銀色 メタルケース
31065
引掛形
3P 100A 600V フランジインレット (メタルケース) 銀色 メタルケース
41025
引掛形
接地形3P 100A 250V フランジインレット (メタルケース) 銀色 メタルケース
41065
引掛形
接地形3P 100A 600V フランジインレット (メタルケース) 銀色 メタルケース
