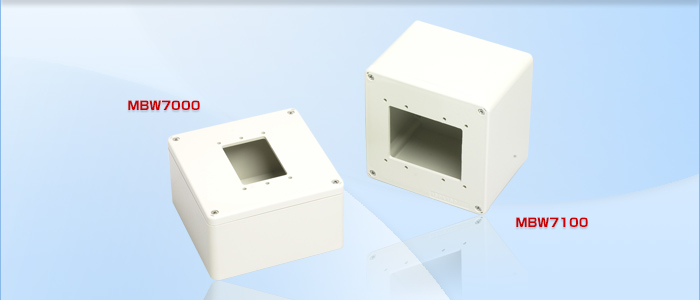

防水形マルチボックス

埋込コンセントが取付可能なカバーがついた露出ボックスです。電線挿入穴など適切な防水施工をし、防水形プレートを組み合わせることで、全方向からの噴流水に対して保護されているIPX5適合の防水性能を持たせることができます。また各種プレートを取り付けることにより、露出コンセントと同様の使用が可能です。

表記の防じん・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは製品の性能についてページの「1 防じん・防水形器具(外郭による保護等級:IPコード)」をご覧ください。

製品情報

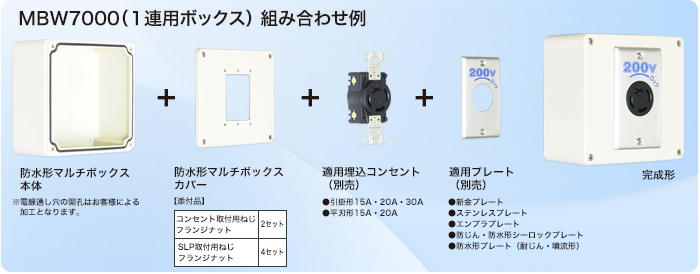

30Aまでの引掛形埋込コンセントと20Aまでの平刃形埋込コンセントに対応する1連用ボックス、および60Aの引掛形と30Aから60Aまでの平刃形埋込コンセント、引掛形20A・30Aの防水形プレート専用コンセントに対応する2連用ボックスを用意しました。
どちらの本体にも、防水仕様IPX5を可能にする防水パッキンが縁取られており、裏側の四隅には壁面固定用取付金具(付属品)を取り付けることが可能です。

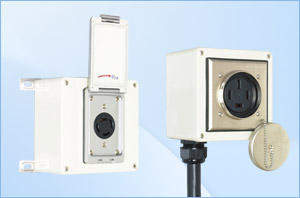

防水使用例

防じん・防水形シーロックプレーや防水形プレート(耐じん・防噴流形)を使用することにより、IPX5の防水性能を保有する「防水形露出コンセント」としての使用が可能になります。

※電線通し穴のブッシングなどによる防水加工はお客様による施工となります。

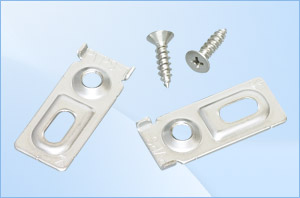

取付金具(付属品)

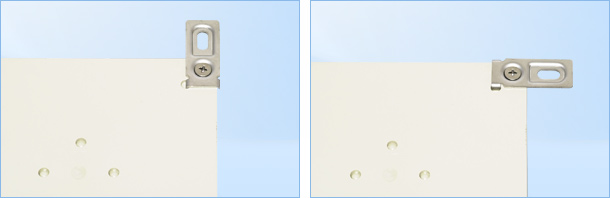

本体裏側四隅に2方向の取付が可能な金具(ステー)を使用することにより、壁面にも設置可能です。

※壁面固定用取付金具:4ヶ
 取付金具用ねじ:4本

防水形マルチボックスのラインナップ

型番 極配置 定格仕様 品名仕様 備考
MBW7000 1ヶ用ボックス 防水形マルチボックス 白色 壁面取付金具セット付
埋込コンセント取付用ねじセット付
シーロックプレート取付用ねじセット付
MBW7100 2ヶ用ボックス 防水形マルチボックス 白色 壁面取付金具セット付
埋込コンセント取付用ねじセット付
シーロックプレート取付用ねじセット付
