露出コンセント(製造中止品) 15A

露出コンセントとは、必要に応じて容易に設置できる露出タイプのコンセントで、プラグへ電源を供給するための器具です。

※露出コンセントはすべての製品が2024年4月20日で製造中止となりました。
当社製パネル用コンセント15A専用露出ボックスを組み合わせることによって、壁面や盤面に設置する露出コンセントの代替としての使用が可能です。(各製品ページに代替型番の掲載がございます)

専用露出ボックスのベース・カバーともに、抜群の強度を誇る難燃性UL94 V-0のポリカーボネート樹脂を採用。従来の露出コンセントと比較すると、格段に安全性・耐久性が上がることによりコストパフォーマンスの向上を図ることができます。
電線の接続方式も圧着端子式や引締式接続となることにより、安全性・施工性が向上します。

製品情報

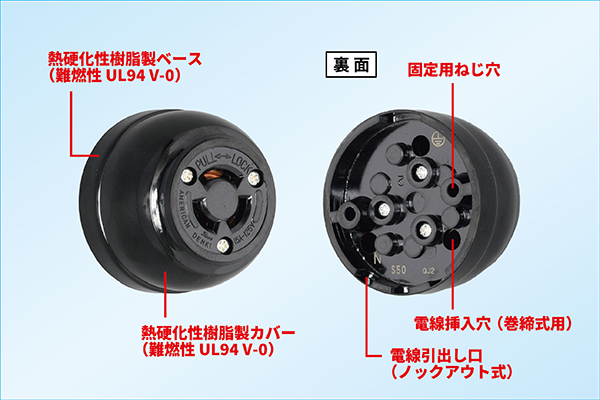

S50 接地形2P 15A 125V 単相100V 引掛形 露出コンセント

単相100V、接地2P引掛形の1ヶ口露出コンセントです。
電線接続は、電線挿入穴を利用した「巻締式」となります。
ベース裏側の電線挿入穴付近の上下にノックアウト式の電線引出し口があり、押し割ることで壁面の表側から電線を通すことができるようになります。(壁面に穴を開けて電線を通す際には、電線引出し口を押し割る必要はありません。)

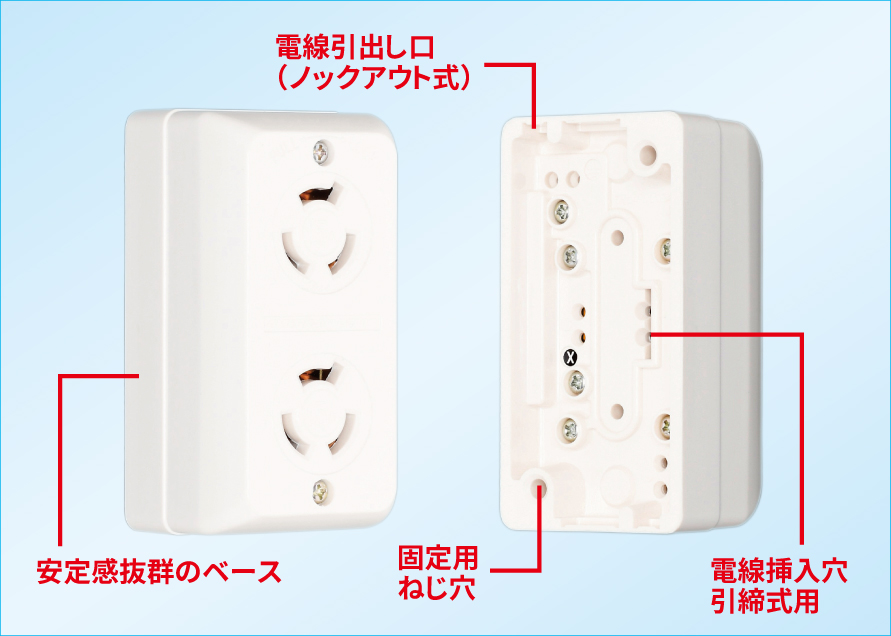

3121D 接地形2P 15A 250V (NEMA L6-15) 単相100V 引掛形 複式露出コンセント

引掛形のさし込み口が2つある、単相200V複式の接地2P露出コンセントです。
電線接続は、電線挿入穴を利用した「引締式」となります。
ベース裏側の電線挿入穴付近の上下にノックアウト式の電線引出し口があり、押し割ることで壁面の表側から電線を通すことができるようになります。(壁面に穴を開けて電線を通す際には、電線引出し口を押し割る必要はありません。)

別売オプション

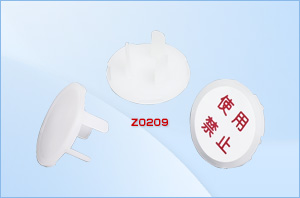

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
Z0209:安全キャップ(10ヶ入、使用禁止ラベル添付)
※型番S40には使用できません。

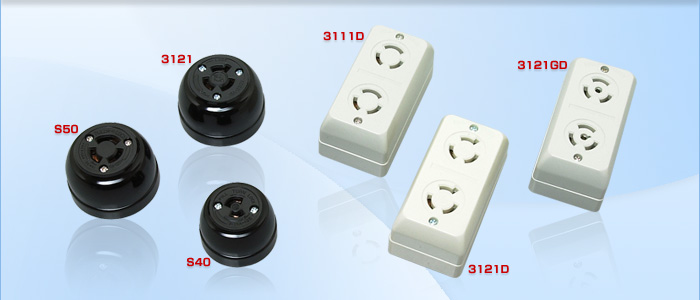

露出コンセント(製造中止品) 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
S40
引掛形
2P 15A 125V 露出コンセント 黒色
S50
引掛形
接地形2P 15A 125V 露出コンセント 黒色
3111D
引掛形・2ヶ
接地形2P 15A 125V 複式露出コンセント 白色 複式
3121
引掛形
接地形2P 15A 250V (NEMA L6-15) 露出コンセント 黒色
3121D
引掛形・2ヶ
接地形2P 15A 250V (NEMA L6-15) 複式露出コンセント 白色 複式
