コードコネクタボディ 15A

コードコネクタボディとは、電線を結線してプラグと組み合わせて中継・延長に使用したり、機器側の受電用インレット(フランジインレット)に接続して電源を供給するために用いる器具です。
アメリカン電機のコードコネクタボディ15Aシリーズはナイロンカバーやゴムカバーなど豊富なバリエーションがあるので、使用環境に合わせた選択が可能です。

【ラインナップ】
・引掛形:コンセント等の受け側にさし込んだ後、右に回すとロックされて引き抜くことができなくなるさし込み口形状です。プラグが抜けては困るような確実な接続が必要な環境に最適です。
・平刃形:プラグ栓刃がストレート形状をしていて、抜き差し動作が一定方向のため一般的で取り扱いやすいさし込み口形状です。
・抜止形:平刃形の接地形2P 15A 125Vのプラグが使用でき、篏合後に右に回すと簡易ロックできるさし込み口です。(確実な接続・性能を必要とする場合は引掛形をご使用ください。)

製品情報

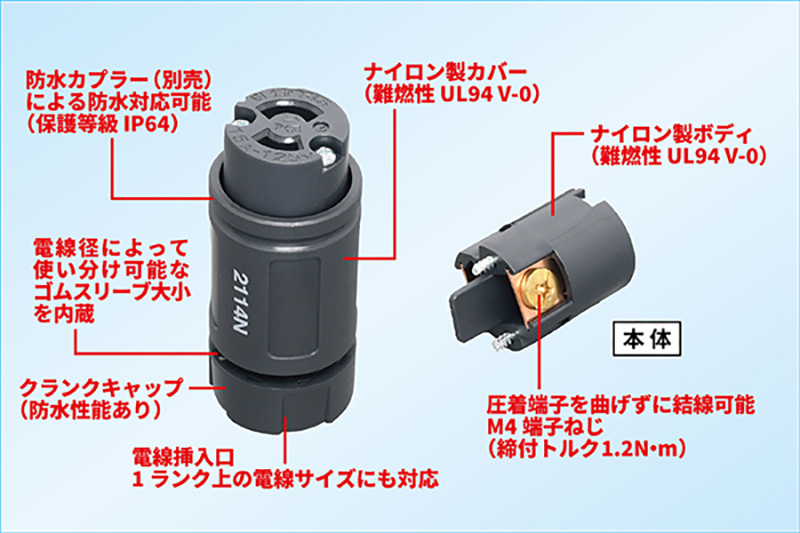

2114N 2P 15A 125V 引掛形コードコネクタボディ

2Pの引掛形コードコネクタボディです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」となっています。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
ケーブルグランド式のクランプキャップ(電線引き止め部)は防水性能を有しており、別売のプラグ2112Nと防水カプラーZ0351の組み合わせで、使用時にIP64の防水性能をもつ器具として使用できます。
ハードなナイロン樹脂製ですが、コンパクトな丸みのあるデザインで手に優しいプラグです。

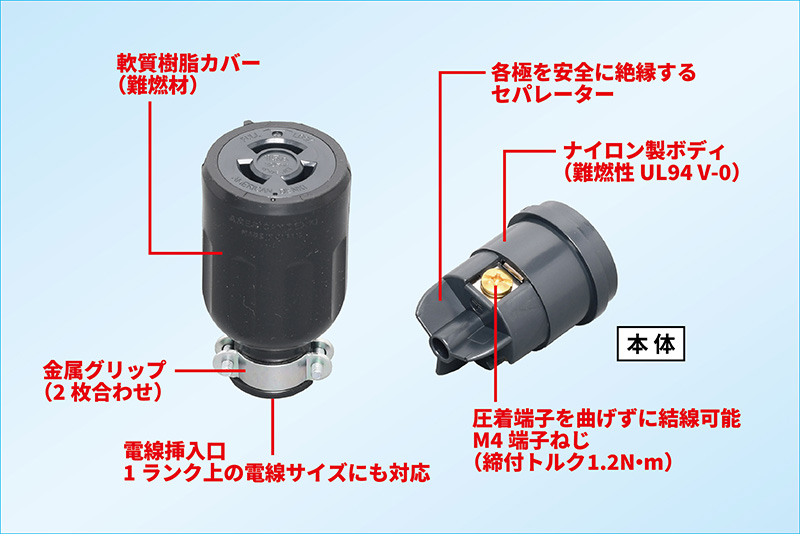

3114R 接地2P 15A 125V 引掛形ゴムコードコネクタボディ

接地2P(3心) 引掛形のコードコネクタボディです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。
電線引き止めは金属グリップで確実に保持できます。

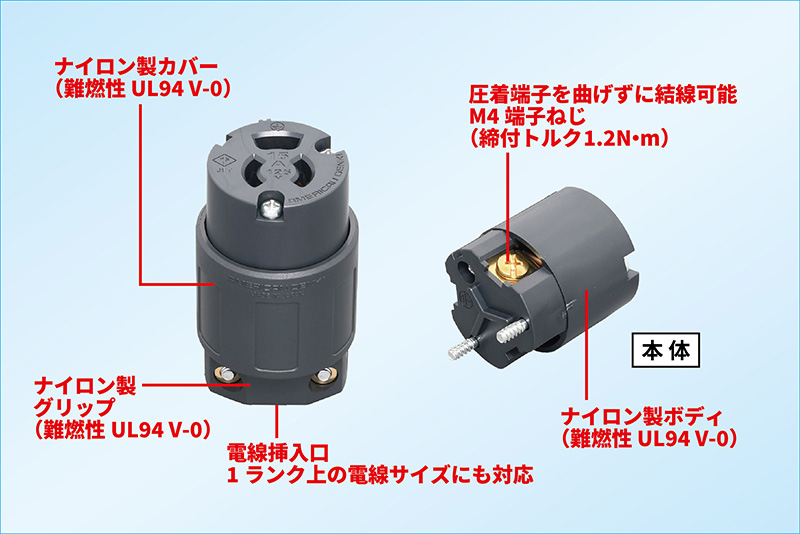

7114GNZ 接地2P 15A 125V 抜止形コードコネクタボディ

接地2P(3心) 抜止形のコネクタです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などに優れ、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」となっています。
2PNCT/VCT 2mm²電線だけではなく、1サイズ上の太い電線3.5mm²の接続(導体サイズアップ)が可能です。通電ロスを低減させたい時や、長い距離の配線を必要とする際の電圧降下対策に最適です。

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形 15A 接地形2P・接地形3P用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル付属)
[平刃形・抜止形 15A 接地形2P 125V用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)

コードコネクタボディ 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2114N
引掛形
2P 15A 125V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
2114N-IV
引掛形
2P 15A 125V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
2124N
引掛形
2P 15A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
2124N-IV
引掛形
2P 15A 250V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3114N
引掛形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3114N-IV
引掛形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3114R
引掛形
接地形2P 15A 125V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
3114R-IV
引掛形
接地形2P 15A 125V コードコネクタボディ (ゴムカバー) 白色 ゴムカバー
3114N-L5
引掛形
接地形2P 15A 125V (NEMA L5-15) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3114N-L5-IV
引掛形
接地形2P 15A 125V (NEMA L5-15) コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3124N
引掛形
接地形2P 15A 250V (NEMA L6-15) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3124N-IV
引掛形
接地形2P 15A 250V (NEMA L6-15) コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3124R
引掛形
接地形2P 15A 250V (NEMA L6-15) コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
3124GN
引掛形
接地形3P 15A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3124GR
引掛形
接地形3P 15A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
7114GN
平刃形
接地形2P 15A 125V (NEMA 5-15) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
7114GN-IV
平刃形
接地形2P 15A 125V (NEMA 5-15) コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
7114GR
平刃形
接地形2P 15A 125V (NEMA 5-15) コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
7114GR-IV
平刃形
接地形2P 15A 125V (NEMA 5-15) コードコネクタボディ (ゴムカバー) 白色 ゴムカバー
7114GNZ
抜止形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
7114GNZ-IV
抜止形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
7114GNZ-RD
抜止形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー・赤色) 赤色 ナイロンカバー
7114GNZ-BL
抜止形
接地形2P 15A 125V コードコネクタボディ (ナイロンカバー・青色) 青色 ナイロンカバー
