マルチユースOAタップ 4ヶ口

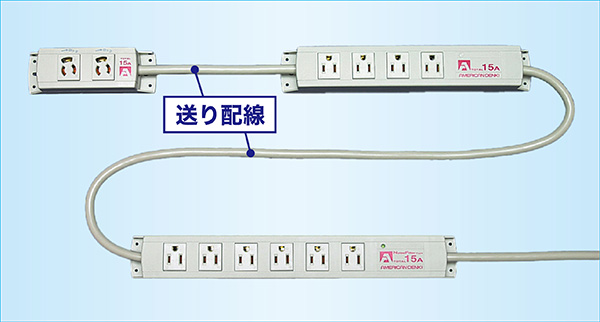

マルチユースOAタップ・4ヶ口は通常のOAタップ(電源タップ)としての使い方の他に、1ランク上のVCT3.5mm²電線にサイズアップ対応できる構造を持ち、プラグを使わずに2つのOAタップを電線でつなぐ「送り配線」ができる分岐用タップとして自由な使用が可能なOAタップ(電源タップ)です。
4つのさし込み口付、接地形2P 15Aの定格で、合計15Aまで使用できます。
アメリカン電機のマルチユースOAタップ・4ヶ口シリーズには、3種類のさし込み口形状の組み合わせや電源電線の有り無し、白色と黒色、さらにはノイズフィルター付など、豊富なバリエーションがあるため様々な電源環境の構築に貢献します。

製品情報

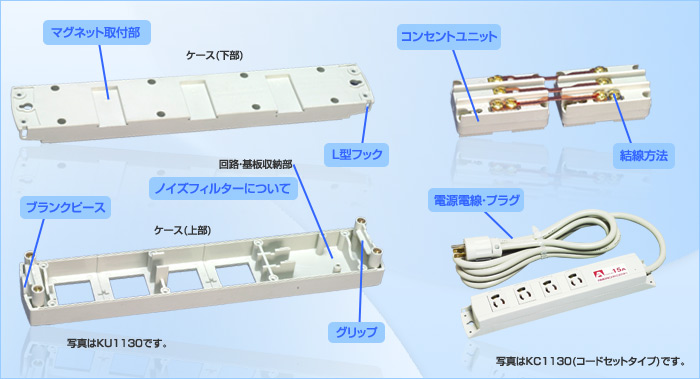

マルチユースOAタップ・4ヶ口の構造

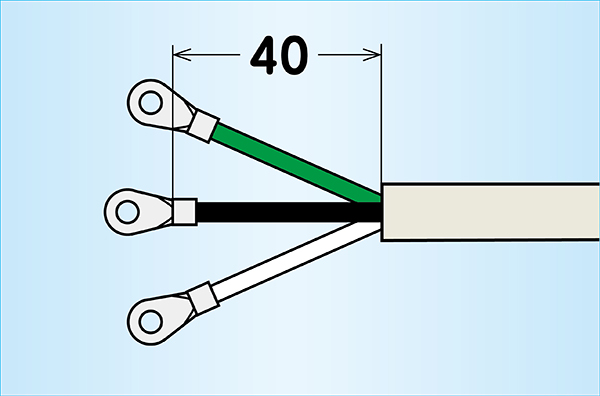

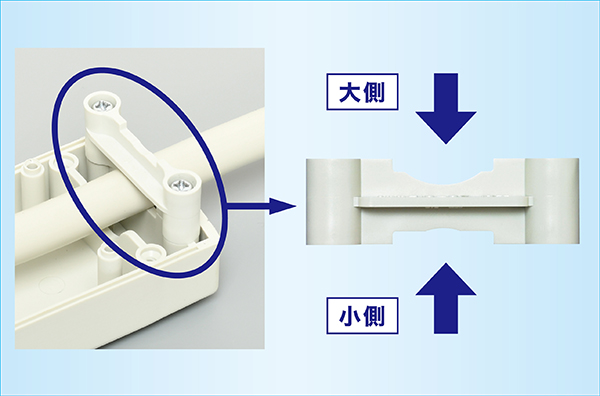

独自のグリップ構造により、キャブタイヤケーブル1.25〜3.5mm²やVVF1.6〜2.0mm等、各種電線に対応しています。
ケースや内蔵コンセントに使用している材質には、耐熱性・耐油性・耐薬品性・耐摩耗性・耐トラッキング性に優れ、UL認定の難燃仕様(UL94 V-0)を持つナイロン樹脂を採用しています。有害物質を含まずリサイクルも可能、かつ自消性も兼ね備える材料なので、安全な環境を得ることができます。
コードセットの電線には、許容電流値が高く、耐熱性・柔軟性に優れるビニルキャブタイヤケーブルのソフトVCTケーブル2mm²を標準装備。(一体成形プラグ付はVCTFコードとなります)
OAタップの使用環境に合わせて、2m・3m・5mからコード長の選択が可能です。
またノイズフィルター付タイプは、2種類のノイズ(ノーマルモード・コモンモード)を減衰させる小型高性能ノイズフィルターを搭載。雷や雷雲によって発生する雷サージから機器を保護する高機能雷サージ吸収素子(バリスタ)も内蔵しているため、より安全な環境を得ることができます。通電確認用LEDランプも搭載しているので、電源供給状況の確認も可能です。

※特注で8mや10mなどのコード長違いや、プラグ形状違いの製作も可能です。
こちらのページをご参照ください。→ BTOシステムOAタップ

※さらに太い5.5mm²電線も接続できる電源タップはこちら → アクセスタップ4ヶ口

別売オプション

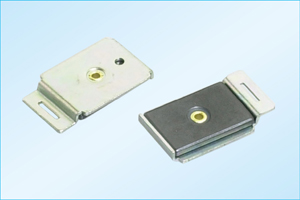

マグネット

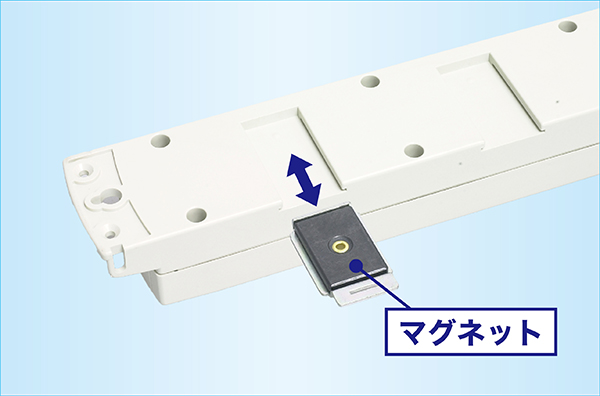

本体裏面には最大3個装着可能なマグネットZ0353(別売)の取付部があり、平滑なスチール面でしっかりした吸着使用が可能です。

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[平刃形・抜止形15A 接地形2P用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)
[引掛形15A 接地形2P用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル付属)

マルチユースOAタップ 4ヶ口のラインナップ

型番 極配置 定格仕様 品名仕様 備考
KU1130
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コードナシ 白色
KU1130-BK
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コードナシ・黒色 黒色
KC1130 2M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード2M 平刃形プラグ 白色 受注生産品
KC1134 2M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード2M 一体成形プラグ 白色 受注生産品
2025年2月20日 製造中止予定
KC1130
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 平刃形プラグ 白色
KC1134
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 一体成形プラグ 白色
KC1135
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 引掛形プラグ 白色
KC1136
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KC1130 5M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード5M 平刃形プラグ 白色
KC1134 5M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード5M 一体成形プラグ 白色 2025年2月20日 製造中止予定
KC1135 5M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード5M 引掛形プラグ 白色
KC1136 5M
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード5M ハーネスプラグ 白色 2025年2月20日 製造中止予定
KC1130NF
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 平刃形プラグ 白色 ノイズフィルター付
KC1134NF
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 一体成形プラグ 白色 ノイズフィルター付
受注生産品
KC1135NF
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M 引掛形プラグ 白色 ノイズフィルター付
受注生産品
KC1136NF
抜止形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 抜止形4ヶ口 コード3M ハーネスプラグ 白色 ノイズフィルター付
受注生産品
KU1030
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コードナシ 白色
KU1030-BK
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コードナシ・黒色 黒色
KC1030
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 平刃形プラグ 白色
KC1034
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 一体成形プラグ 白色
KC1035
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 引掛形プラグ 白色
KC1036
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KC1030 5M
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード5M 平刃形プラグ 白色
KC1034 5M
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード5M 一体成形プラグ 白色 2025年2月20日 製造中止予定
KC1035 5M
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード5M 引掛形プラグ 白色
KC1036 5M
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード5M ハーネスプラグ 白色 2025年2月20日 製造中止予定
KC1030NF
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 平刃形プラグ 白色 ノイズフィルター付
KC1034NF
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 一体成形プラグ 白色 ノイズフィルター付
受注生産品
KC1035NF
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M 引掛形プラグ 白色 ノイズフィルター付
受注生産品
KC1036NF
平刃形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 平刃形4ヶ口 コード3M ハーネスプラグ 白色 ノイズフィルター付
受注生産品
KU1010
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コードナシ 白色
KU1010-BK
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コードナシ・黒色 黒色 受注生産品
KC1010
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 引掛形プラグ 白色
KC1014
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 一体成形プラグ 白色
KC1015
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 平刃形プラグ 白色 2024年8月21日より受注生産品
KC1016
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KC1010 5M
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード5M 引掛形プラグ 白色
KC1014 5M
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード5M 一体成形プラグ 白色 2025年2月20日 製造中止予定
KC1015 5M
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード5M 平刃形プラグ 白色 2024年8月21日より受注生産品
KC1010NF
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 引掛形プラグ 白色 ノイズフィルター付
受注生産品
KC1014NF
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 一体成形プラグ 白色 ノイズフィルター付
受注生産品
KC1015NF
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M 平刃形プラグ 白色 ノイズフィルター付
受注生産品
KC1016NF
引掛形・4ヶ
接地形2P 15A 125V マルチユースOAタップ 引掛形4ヶ口 コード3M ハーネスプラグ 白色 ノイズフィルター付
受注生産品
KU1000
引掛形・4ヶ
接地形2P 15A 125V (NEMA L5-15) マルチユースOAタップ 引掛形4ヶ口 コードナシ 白色
KU1400
コンビ(抜止形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コードナシ 白色
KC1400
コンビ(抜止形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 引掛形プラグ 白色
KC1405
コンビ(抜止形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 平刃形プラグ 白色 2024年8月21日より受注生産品
KC1406
コンビ(抜止形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KU1410
コンビ(平刃形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コードナシ 白色
KC1410
コンビ(平刃形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 引掛形プラグ 白色 2024年8月21日より受注生産品
KC1415
コンビ(平刃形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 平刃形プラグ 白色 2024年8月21日より受注生産品
KC1416
コンビ(平刃形・3ヶ/引掛形・1ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KU1040
コンビ(抜止形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コードナシ 白色
KC1040
コンビ(抜止形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 引掛形プラグ 白色
KC1045
コンビ(抜止形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 平刃形プラグ 白色 2024年8月21日より受注生産品
KC1046
コンビ(抜止形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KU1020
コンビ(平刃形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コードナシ 白色
KC1020
コンビ(平刃形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 引掛形プラグ 白色
KC1025
コンビ(平刃形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M 平刃形プラグ 白色
KC1026
コンビ(平刃形・2ヶ/引掛形・2ヶ)
接地形2P 15A 125V マルチユースOAタップ コンビ4ヶ口 コード3M ハーネスプラグ 白色 2024年8月21日より受注生産品
KU1050
引掛形・4ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形4ヶ口 コードナシ 白色
KC1050
引掛形・4ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形4ヶ口 コード3M 引掛形プラグ 白色
KC1050 5M
引掛形・4ヶ
接地形2P 15A 250V (NEMA L6-15) マルチユースOAタップ 250V引掛形4ヶ口 コード5M 引掛形プラグ 白色
