コードコネクタボディ 20A

コードコネクタボディとは、電線を結線してプラグと組み合わせて中継に使用したり、機器側の受電用インレットに接続して電源を供給するために用いる器具です。
アメリカン電機のコードコネクタボディ20Aシリーズは豊富な定格とバリエーションがあるので、ご使用に合わせた選択が可能です。
NEMA規格のL5-20、L6-20準拠のナイロンカバーコードコネクタボディには、赤色品・青色品がラインナップしました。

製品情報

3224N-L6 接地形2P 20A 250V (NEMA L6-20) 引掛形コードコネクタボディ

接地形2P(3心) 引掛形コードコネクタボディです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
黒色品・白色品に加え、新たに赤色品・青色品が登場しました。

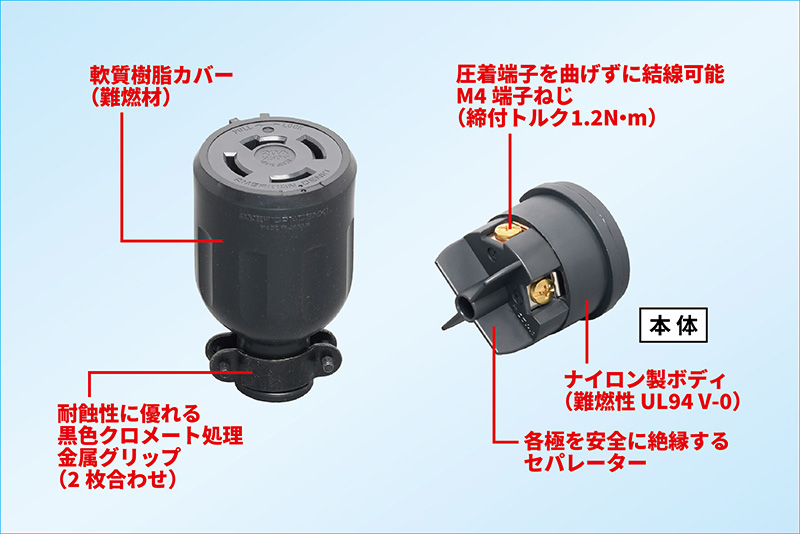

4224R 接地形3P 20A 250V 引掛形コードコネクタボディ

接地形3P(4心) 引掛形コードコネクタボディです。
絶縁部であるボディ材質には、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を、またカバー部には難燃(UL94V-1)仕様の軟質樹脂を採用しました。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。
電線引き止めは金属グリップで確実に保持できます。

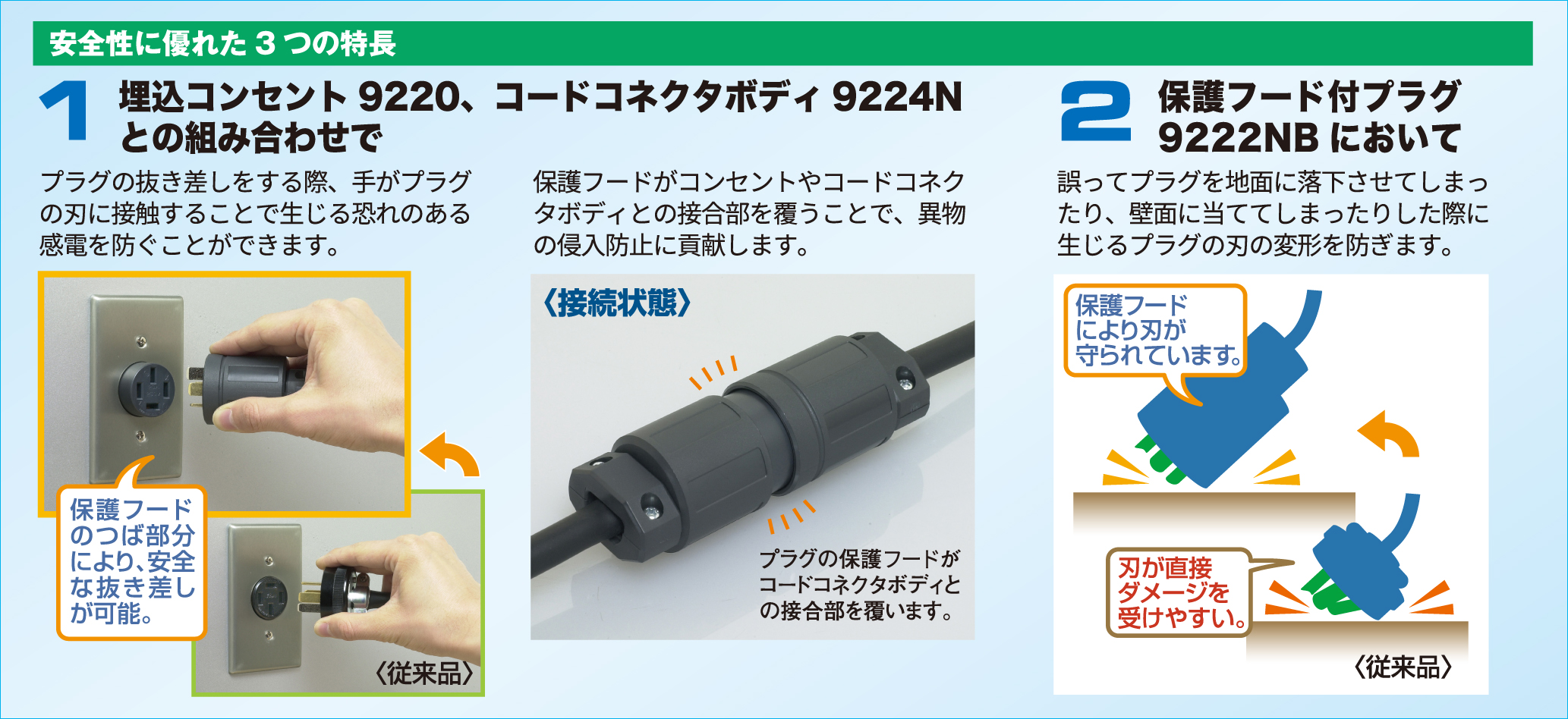

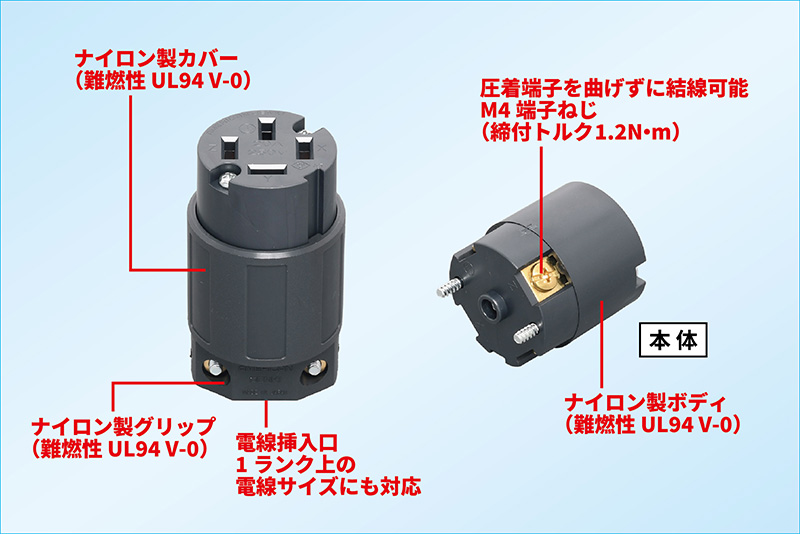

9224N 接地形3P 20A 250V 平刃形コードコネクタボディ

接地形3P(4心) 平刃形コードコネクタボディです。
材質は絶縁部であるボディ部と外郭であるカバー部共に、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線引き止め部である樹脂グリップも同仕様のナイロン樹脂製で、カバーと一体感のあるスタイルとなっています。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」の仕様です。

コードコネクタボディ 20Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
2224N
引掛形
2P 20A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3214N-L5
引掛形
接地形2P 20A 125V (NEMA L5-20) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3214N-L5-IV
引掛形
接地形2P 20A 125V (NEMA L5-20) コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3214N-L5-RD
引掛形
接地形2P 20A 125V (NEMA L5-20) コードコネクタボディ (ナイロンカバー) 赤色 ナイロンカバー
3214N-L5-BL
引掛形
接地形2P 20A 125V (NEMA L5-20) コードコネクタボディ (ナイロンカバー) 青色 ナイロンカバー
3224N-L6
引掛形
接地形2P 20A 250V (NEMA L6-20) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3224N-L6-IV
引掛形
接地形2P 20A 250V (NEMA L6-20) コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
3224N-L6-RD
引掛形
接地形2P 20A 250V (NEMA L6-20) コードコネクタボディ (ナイロンカバー) 赤色 ナイロンカバー
3224N-L6-BL
引掛形
接地形2P 20A 250V (NEMA L6-20) コードコネクタボディ (ナイロンカバー) 青色 ナイロンカバー
3244N-L8
引掛形
接地形2P 20A 480V (NEMA L8-20) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3224N
引掛形
3P 20A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
3224R
引掛形
3P 20A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
4224N
引掛形
接地形3P 20A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
4224N-IV
引掛形
接地形3P 20A 250V コードコネクタボディ (ナイロンカバー) 白色 ナイロンカバー
4224R
引掛形
接地形3P 20A 250V コードコネクタボディ (ゴムカバー) 黒色 ゴムカバー
4244N-L16
引掛形
接地形3P 20A 480V (NEMA L16-20) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
9224N
平刃形
接地形3P 20A 250V コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
