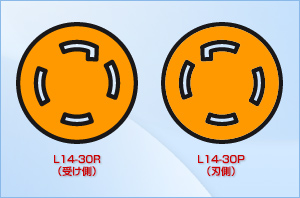

NEMA L14-30R / NEMA L14-30P

製品情報

アメリカン電機のNEMA規格L14-30R／NEMA L14-30Pシリーズには、引掛形 接地形3P 30A 250V定格※のNEMA規格 L14-30に準拠したコンセントやプラグなど多種多様な配線器具のラインナップがあります。
製品一覧表内の製品名をクリックすることで、それぞれの製品ページで詳細を確認することができます。
※X-N極間とY-N極間を125V、X-Y極間を250Vの単相3線式で使用可能です。

NEMA規格とは

NEMA（National Electrical Manufacturers Association、米国電機製造業者協会）によって、電気製品などの選択、および購入の手引きとする目的で制定された団体規格です。WD 6項にて配線器具に関する記述があり、定格や極配置寸法などが定められています。

NEMA L14-30R / NEMA L14-30Pのラインナップ

型番 極配置 定格仕様 品名仕様 色 備考
4310-L14
引掛形		 接地形3P 30A 250V (NEMA L14-30) 埋込コンセント 黒色 (注)X-N極間とY-N極間を125V、X-Y極間を250Vの単相3線式で使用できます。
4310-P-L14
引掛形		 接地形3P 30A 250V (NEMA L14-30) パネル用コンセント 黒色 (注)X-N極間とY-N極間を125V、X-Y極間を250Vの単相3線式で使用できます。
4312N-L14
引掛形		 接地形3P 30A 250V (NEMA L14-30) プラグ (ナイロンカバー) 黒色 ナイロンカバー
(注)X-N極間とY-N極間を125V、X-Y極間を250Vの単相3線式で使用できます。
4314N-L14
引掛形		 接地形3P 30A 250V (NEMA L14-30) コードコネクタボディ (ナイロンカバー) 黒色 ナイロンカバー
(注)X-N極間とY-N極間を125V、X-Y極間を250Vの単相3線式で使用できます。
