複式機器用アウトレット 15A

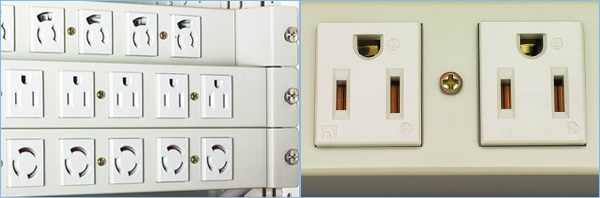

複式機器用アウトレットとは、配電盤・工作機械・サーバラックなどに設置する電源として最適な複式の器具です。
また赤色品や緑色品などのカラーバリエーションは、同一の場所などで色分けして電源回路を識別する際に最適です。
アメリカン電機の複式機器用アウトレット15Aシリーズは、コンパクト設計な上、結線作業性の向上も追及し、さらには品質にも考慮しているため、さまざまな環境でその威力を発揮します。

製品情報

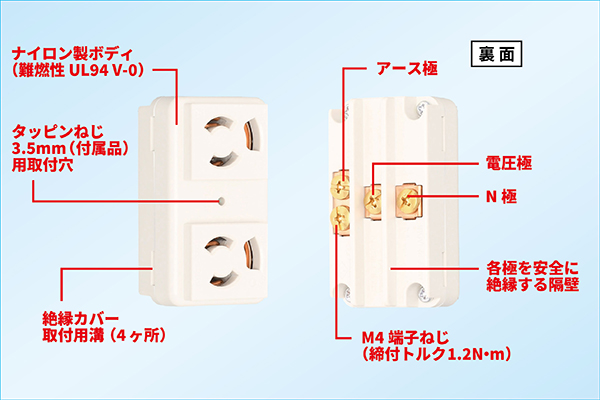

7117GHDZ 接地形2P 15A 125V 抜止形複式機器用アウトレット

抜止形さし込み口の複式機器用アウトレットです。
コンパクトなボディの材質は、耐熱性・耐トラッキング性などに優れた有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
電線接続は端子ねじの締め付けによる最も信頼性の高い「圧着端子式」です。
全ての端子部をボディ裏面に並列配置し、結線作業を同一面で行うことができます。
さし込み口の形状は、機器や盤への取付に影響の出にくい角形で、極性の並びも統一化しました。
取り付けは、付属ねじ1本(タップタイト3.5mm)で簡単に取付・固定できます。

別売オプション

安全キャップ

使用していないさし込み口へのホコリ等の侵入防止や盗電防止など、安全対策のためのキャップです。
[引掛形用]
Z0209:安全キャップ(10ヶ入、使用禁止ラベル添付)
[平刃形・抜止形用]
Z0207:安全キャップ(10ヶ入、白無地)
Z0208:安全キャップ(10ヶ入、使用禁止印字付)

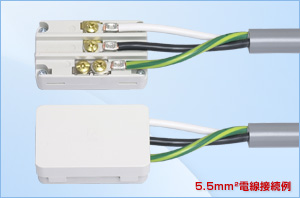

絶縁カバー

充電部(結線部)の安全保護カバーです。
アウトレット裏面に圧着端子を用いて結線(電線接続)後、絶縁カバーのツメを側面の溝にはめ込みます。
Z0258:絶縁カバー(1袋5ヶ入)
(注)2011年10月以降製造の複式横型・コンビ横型埋込コンセント/複式機器用アウトレットに対応

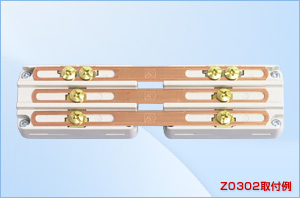

ツナギ端子

複式機器用アウトレットを2つ以上連結して使用する際、端子部に取付可能な、送り配線専用の銅製渡りバーです。長さが異なる2ヶ用と3ヶ用があります。どちらも端子ねじ取付穴に幅を持たせたことで、2つのアウトレットの設置間隔(ピッチ)を自由に設定することが可能です。
Z0302:ツナギ端子(2ヶ用)(1袋5本入)
Z0303:ツナギ端子(3ヶ用)(1袋5本入)

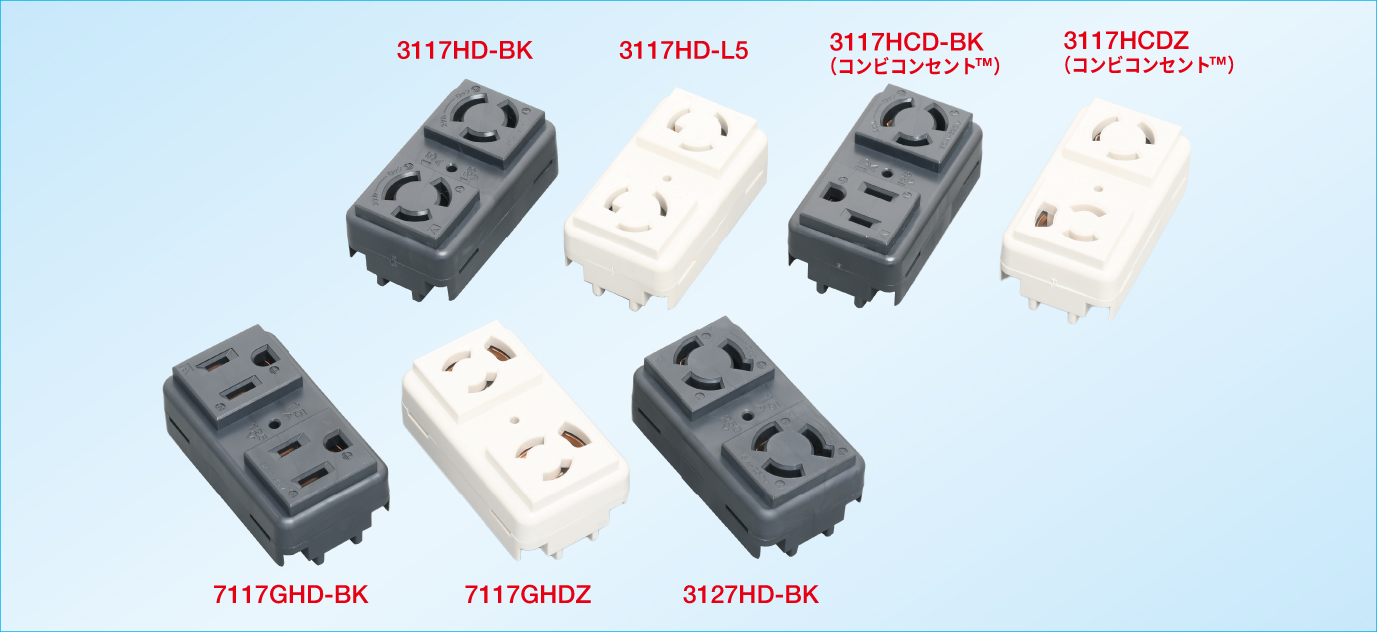

複式機器用アウトレット 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3117HD
引掛形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 白色
3117HD-BK
引掛形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 黒色
3117HD-L5
引掛形・2ヶ
接地形2P 15A 125V (NEMA L5-15) 複式機器用アウトレット 白色
3117HD-L5-BK
引掛形・2ヶ
接地形2P 15A 125V (NEMA L5-15) 複式機器用アウトレット 黒色
3117HCD
コンビ(平刃形/引掛形)
接地形2P 15A 125V 複式機器用アウトレット 白色
3117HCD-BK
コンビ(平刃形/引掛形)
接地形2P 15A 125V 複式機器用アウトレット 黒色
3117HCDZ
コンビ(抜止形/引掛形)
接地形2P 15A 125V 複式機器用アウトレット 白色
3117HCDZ-BK
コンビ(抜止形/引掛形)
接地形2P 15A 125V 複式機器用アウトレット 黒色
3127HD
引掛形・2ヶ
接地形2P 15A 250V (NEMA L6-15) 複式機器用アウトレット 白色
3127HD-BK
引掛形・2ヶ
接地形2P 15A 250V (NEMA L6-15) 複式機器用アウトレット 黒色
3127HD-RD
引掛形・2ヶ
接地形2P 15A 250V (NEMA L6-15) 複式機器用アウトレット 赤色
3127HD-GR
引掛形・2ヶ
接地形2P 15A 250V (NEMA L6-15) 複式機器用アウトレット 緑色
7117GHD
平刃形・2ヶ
接地形2P 15A 125V (NEMA 5-15) 複式機器用アウトレット 白色
7117GHD-BK
平刃形・2ヶ
接地形2P 15A 125V (NEMA 5-15) 複式機器用アウトレット 黒色
7117GHDZ
抜止形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 白色
7117GHDZ-BK
抜止形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 黒色
7117GHDZ-RD
抜止形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 赤色
7117GHDZ-GR
抜止形・2ヶ
接地形2P 15A 125V 複式機器用アウトレット 緑色
