3222N-L6-CS

NEMA

NEMA L6-20プラグ付 コードセット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 20A 250V (NEMA L6-20)

NEMA L6-20プラグ付 コードセット

  • 型番

    3222N-L6-CS

  • 価格

    ￥7,600

引掛形

  • NEMA規格番号

    NEMA L6-20

  • 本体難燃性

    UL94 V-0

  • 単重

    1403.6g

  • 備考

    ナイロンカバープラグ付コードセット
    VCT3.5mm²×5M
    圧着端子R3.5-5S×3ヶ付
    RoHS2 対応

製品説明

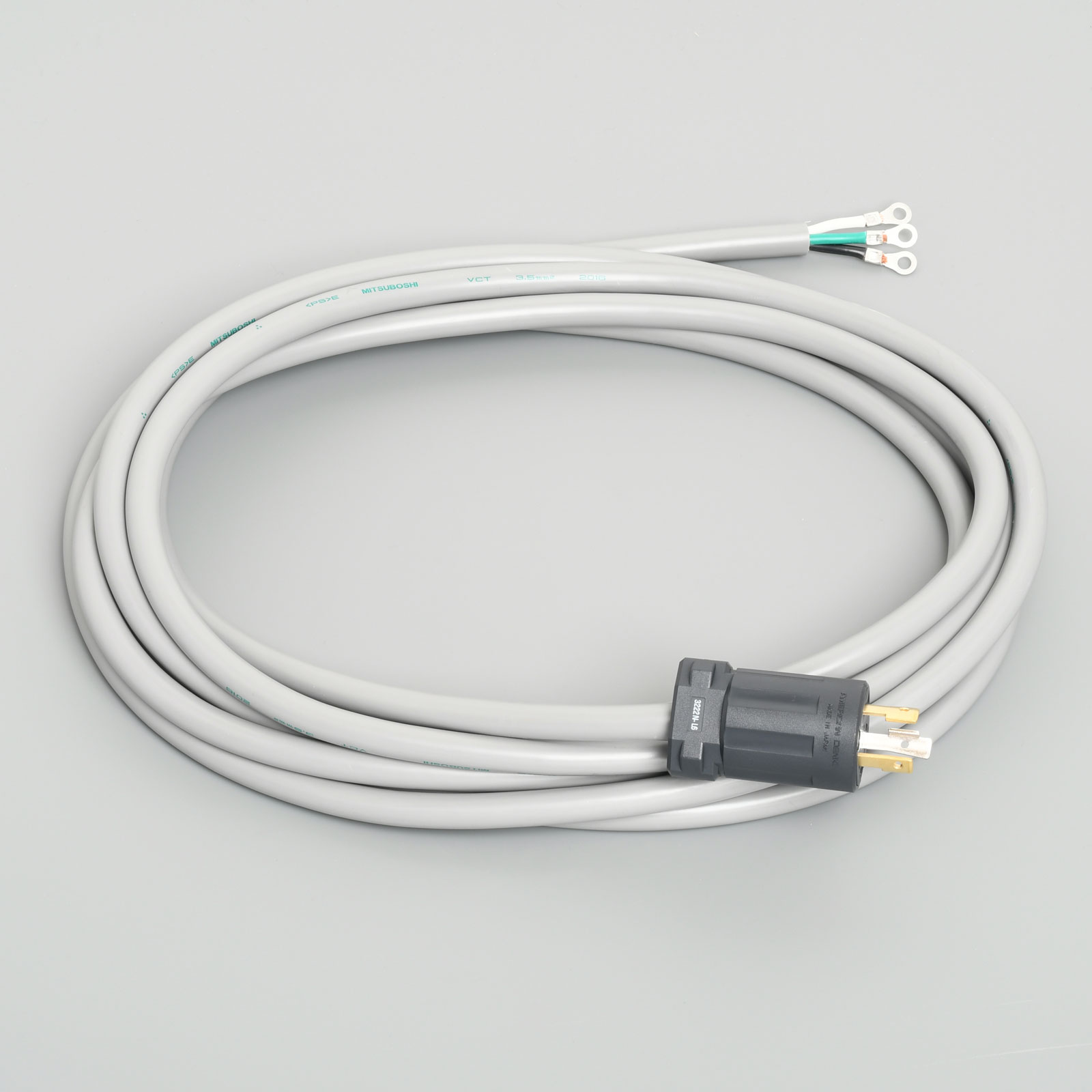

20A定格、NEMA L6-20の引掛形ナイロンカバープラグが付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、0Uコンセントバーシリーズの端子台やコードコネクタボディ3224N-L6に、容易に結線することができます。
電気用品安全法(PSE)適合品です。
※下段の「適用製品」欄に掲載している製品は、コードセットの端末に結線できるものをご紹介しています。「その他の適用製品」欄に掲載している製品は、先端プラグの相手側として使用できるものをご紹介しています。
