100A器具用アクセサリー

ブッシングとは、100Aプラグや100Aコードコネクタボディのコード口と電線とのスキマ解消や、トラブルを未然に防ぐために使用するクロロプレンゴム製のチューブ状の22mm²ゴムブッシングです。
圧着端子とは銅製スズめっき、丸形2つ穴(RD形)の100A器具専用の圧着端子です。

製品情報

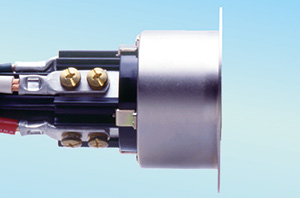

圧着端子の特長

銅製スズめっき、丸形2つ穴(RD形)の100A器具専用の圧着端子です。
適用電線に合わせてご使用ください。
100A器具にはあらかじめZ0301が添付されています。

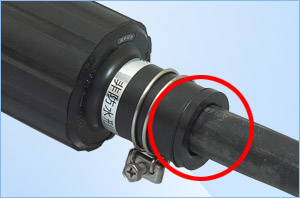

22mm²ゴムブッシングの使用方法

・22mm²電線を使用する際、100Aプラグやコードコネクタボディのコード口にあらかじめゴムブッシングをはめ込んで使用します。

・3心用と4心用があります。

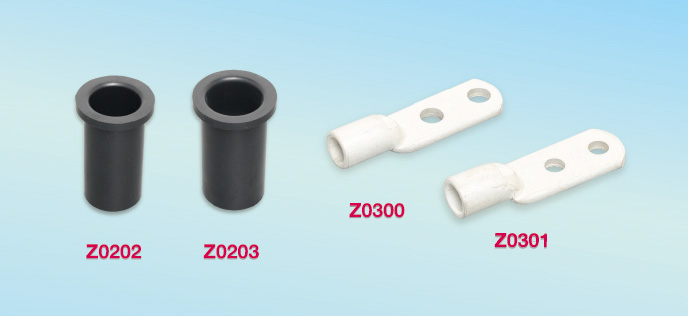

100A器具用アクセサリーのラインナップ

型番 極配置 定格仕様 品名仕様 備考
Z0202 3P 100A用 22mm²ゴムブッシング 22mm² 3心用
Z0203 接地形3P 100A用 22mm²ゴムブッシング 22mm² 4心用
Z0300 22mm² 100A用 丸形2つ穴(RD形)圧着端子 22mm²電線用
Z0301 38mm² 100A用 丸形2つ穴(RD形)圧着端子 38mm²電線用
