Z0258

絶縁カバー

絶縁カバー

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

複式横型埋込コンセント・複式機器用アウトレット用(ワンプッシュタイプ)

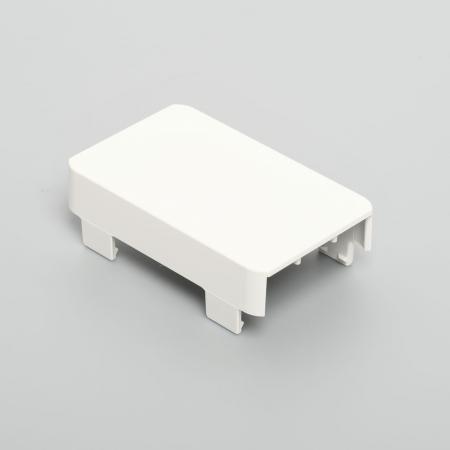

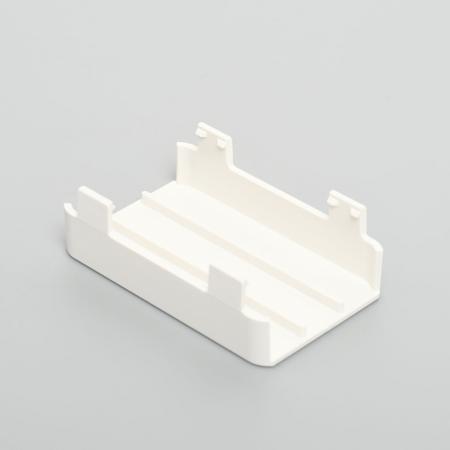

絶縁カバー

  • 型番

    Z0258

  • 価格

    ¥740

  • 単重

    11.6g

  • 備考

    15A 複式横型埋込コンセント・複式機器用アウトレット用
    5個入
    ABS樹脂製
    RoHS2 対応

製品説明

器具の充電部(結線部)の露出を避けるための安全保護用カバーです。
複式横型コンセント・複式機器用アウトレット裏面に圧着端子を用いて結線(電線接続)後、絶縁カバーのツメを側面の溝にはめて押し込みます。

適用製品
【複式横型埋込コンセント】
3110HD, 3110HD-L5, 3110HCD, 3110HCDZ, 3120HD, 7110GHD, 7110GHDZ

【複式機器用アウトレット】
3117HD, 3117HD-L5, 3117HCD, 3117HCDZ, 3127HD, 7117GHD, 7117GHDZ
