W501-3

防水

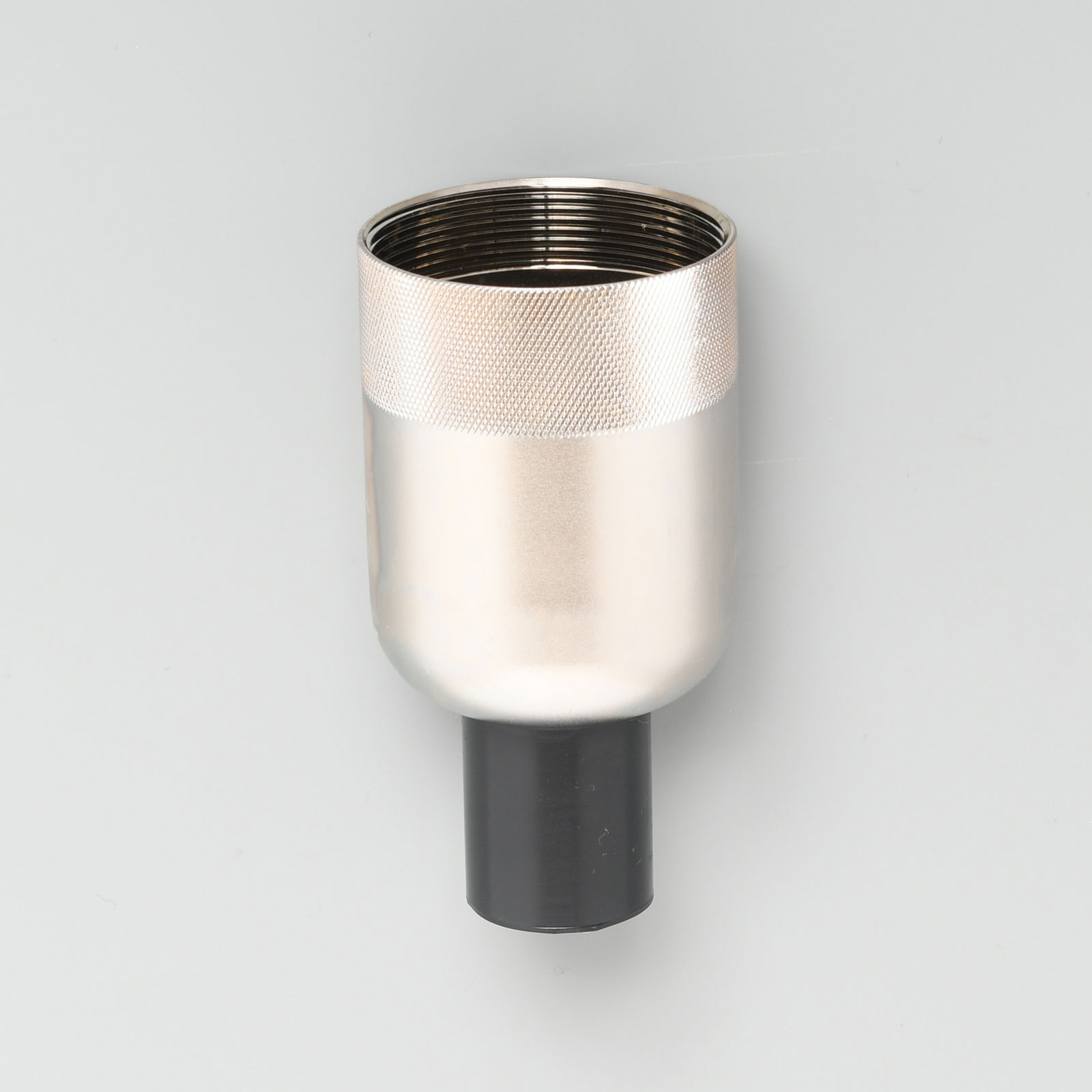

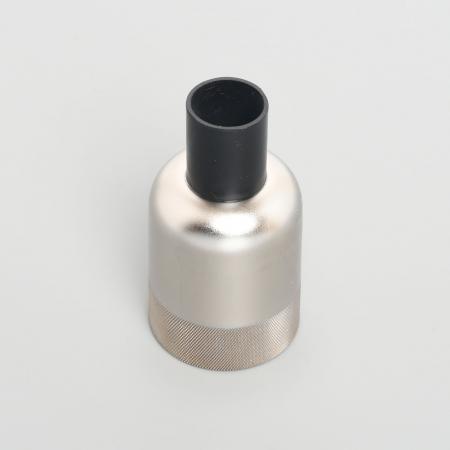

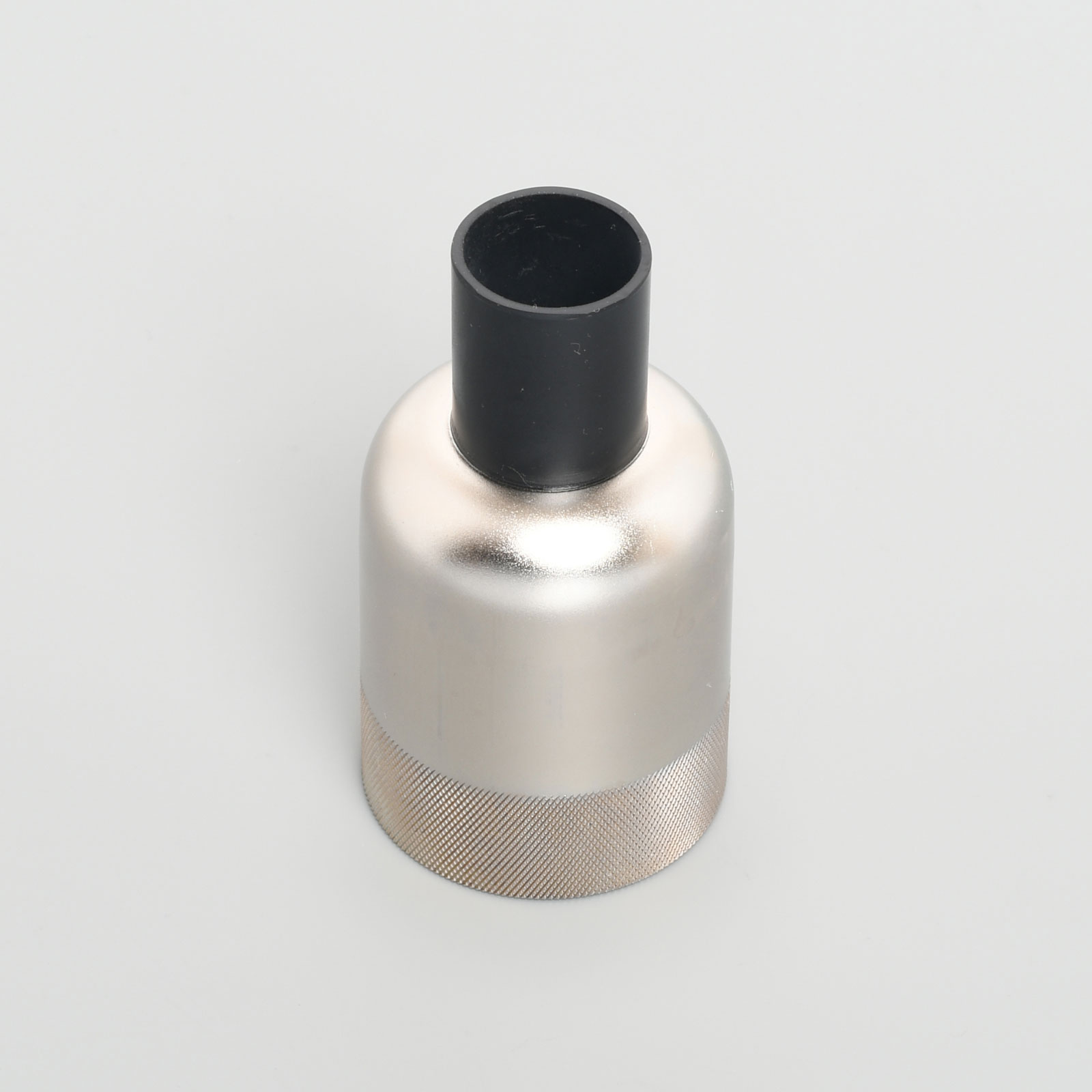

防水丸蓋

防水丸蓋

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

防水形プレート(型番: W501-2系)用

防水丸蓋

  • 型番

    W501-3

  • 価格

    ¥4,050

  • 防水・防塵保護等級

    IP65適合品

  • 単重

    170.8g

  • 備考

    適用プラグ: 本体部分寸法φ44×60mm以下
    RoHS2 対応

製品説明

防水形プレート(耐じん・防噴流形)に使用可能な、15Aのプラグを覆うための黄銅製カバーです。使用時には、あらかじめこの防水丸蓋に電線を通してからプラグを結線します。プラグをコンセントにさし込んだ後、防水形プレートにねじ締めして密閉することで、IP65(耐じん・防噴流形)の防水性能・防塵性能を持たせることができます。

【防水形プレートW501-2, W502-2をご利用の際の適用プラグ型番】
[15A] 2112N, 3112N, 3112R, 3112N-HC, 3112N-L5, 3122N, 3122R, 3122GN, 3122GR, 7112GN, 7112GR-New, 7112GN-HC
※色違い品の型番は除いています
