NCG18

ナイロンケーブルグランド

ナイロンケーブルグランド

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

内径: 18、取付穴寸法: 25.3

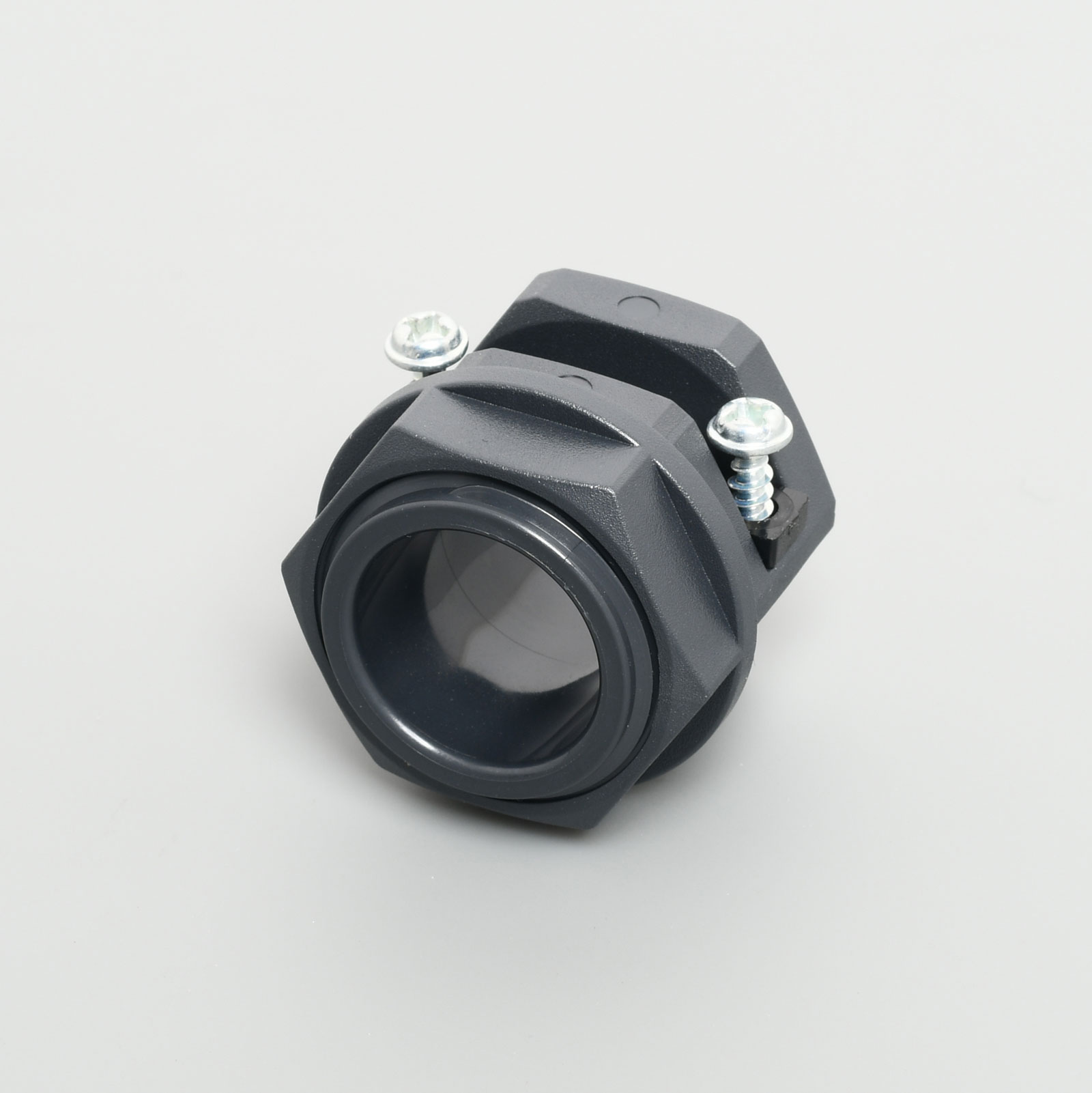

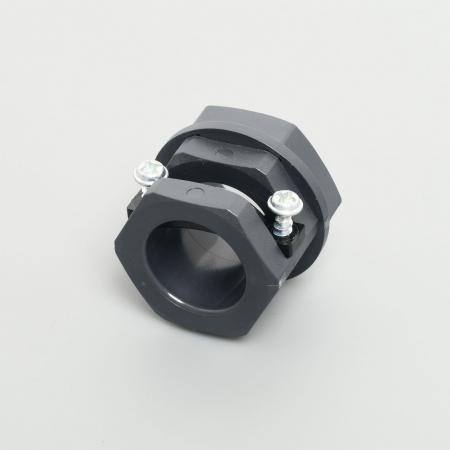

ナイロンケーブルグランド

  • 型番

    NCG18

  • 価格

    ¥1,550

  • 黒色

  • 本体難燃性

    UL94 V-2

  • 単重

    12.9g

  • 備考

    ナイロン製 5個入
    RoHS対応

製品説明

壁やボックス、装置などから電線を引き出す際に、電線取り出し口に取り付けて電線を締め付けることによって、電線を固定することができるケーブルグランドです。電線を止めねじで固定するグリップを採用したことにより、しっかりとした固定が可能です。
取付面から突出する部分を最小限(11.0mm/17.5mm)に抑えたことで省スペース化を実現しました。
耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃(UL94 V-2)仕様のナイロン樹脂製です。
