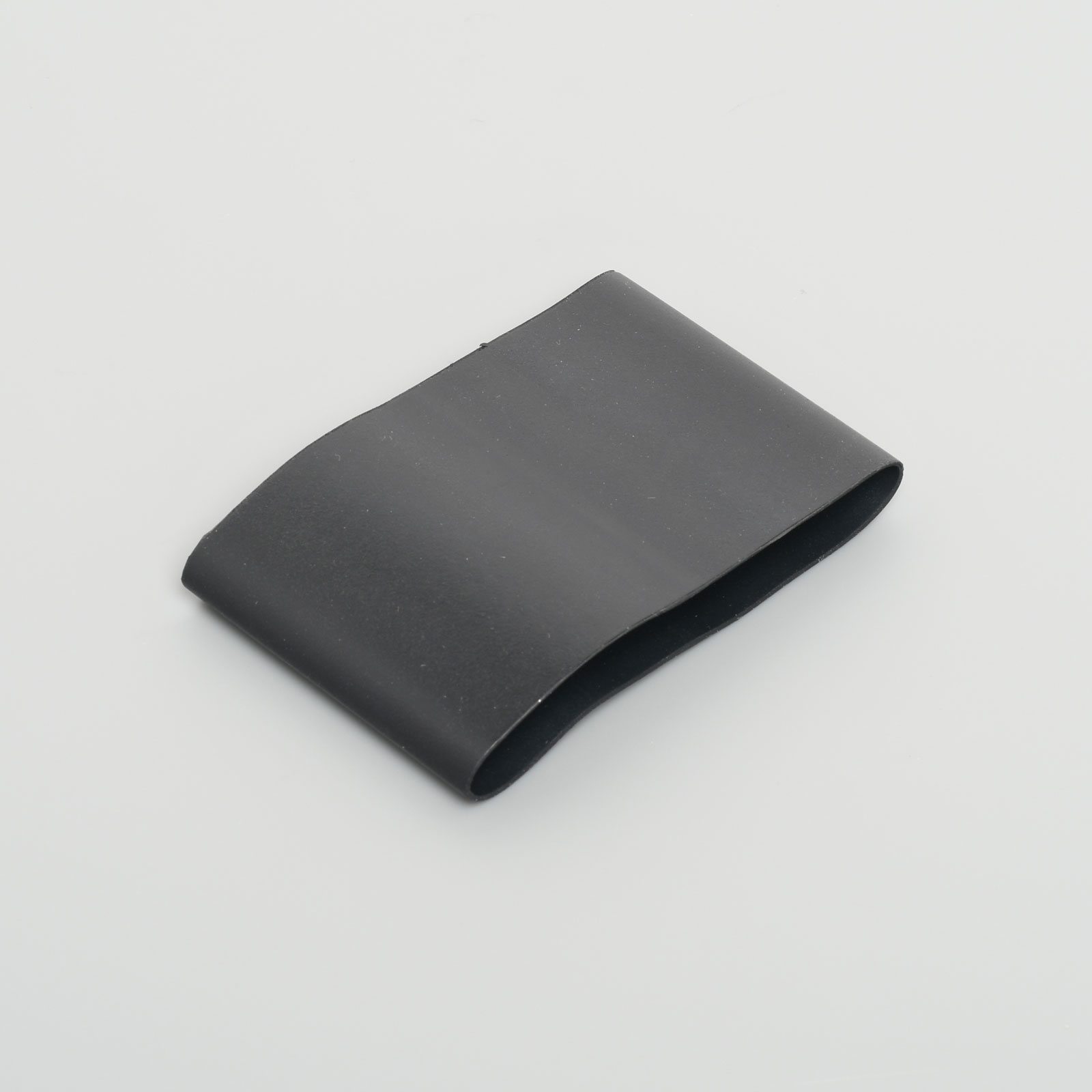

Z0256

絶縁カバー

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

引掛形60A器具用

絶縁カバー

  • 型番

    Z0256

  • 価格

    ¥240

  • 単重

    7.9g

  • 備考

    熱収縮タイプ
    RoHS対応

製品説明

器具の充電部(結線部)の露出を避けるための安全保護用カバーです。
電線をあらかじめ絶縁カバーに通しておき、結線(電線接続)後、器具の充電部が露出しないように覆いかぶせてから、工業用ドライヤー等で注意深く加熱しチューブを収縮させて使用します。

適用製品
【埋込コンセント】
3620, 3660, 4620, 4660
【フランジコンセント】
3626, 3666, 4626, 4666
【防水形パネル用コンセント】
3626RW, 3666RW, 4626RW, 4666RW
【フランジインレット】
3625, 3665, 4625, 4665
【防水形フランジインレット】
3625RW, 3665RW, 4625RW, 4665RW
