3312N-L5-CS

NEMA

NEMA L5-30プラグ付 コードセット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形2P 30A 125V (NEMA L5-30)

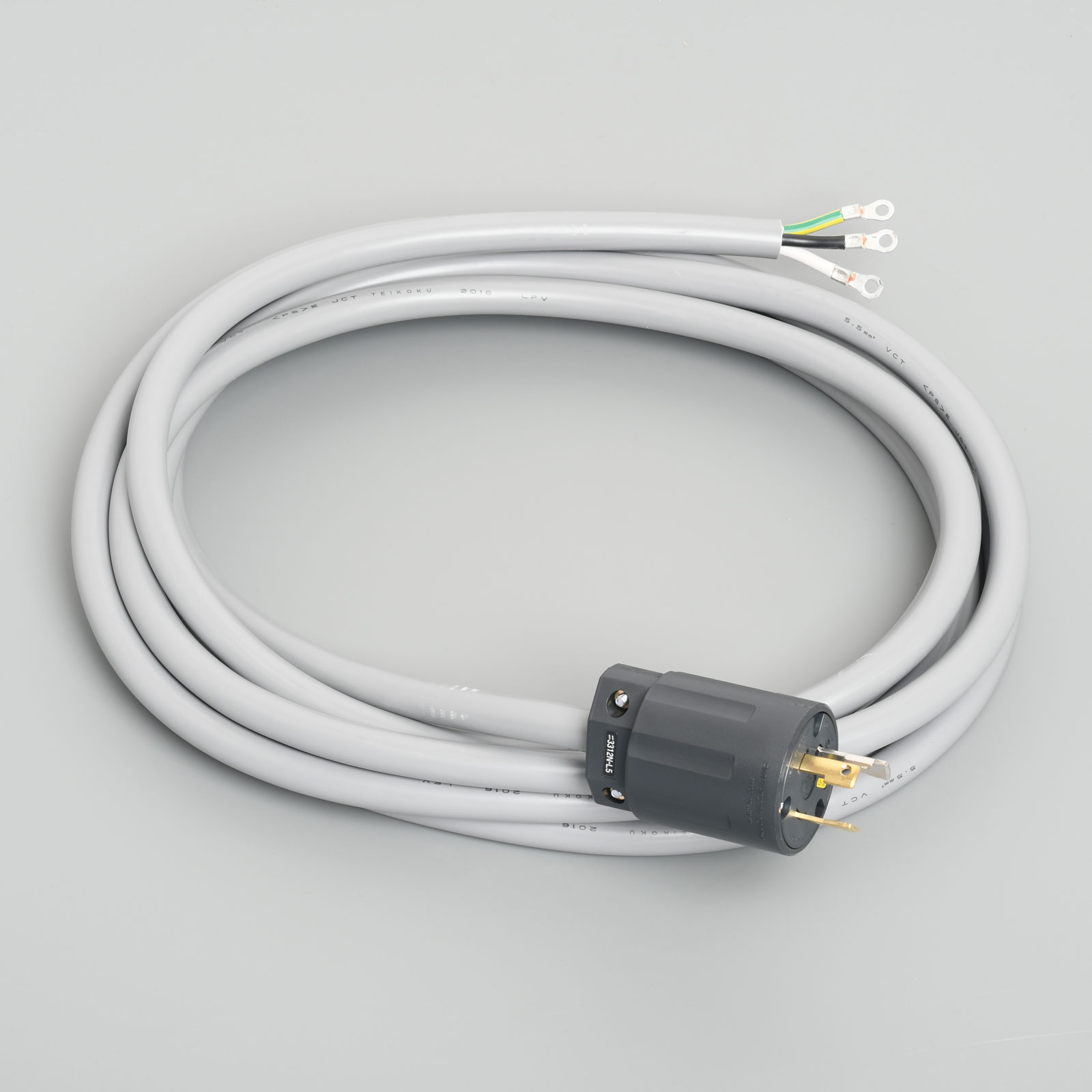

NEMA L5-30プラグ付 コードセット

  • 型番

    3312N-L5-CS

  • 価格

    ¥8,010

引掛形

  • NEMA規格番号

    NEMA L5-30

  • 本体難燃性

    UL94 V-0

  • 単重

    2133g

  • 備考

    ナイロンカバープラグ付コードセット
    VCT5.5mm²×5M
    圧着端子R5.5-5×3ヶ付
    RoHS2 対応

製品説明

30A定格、NEMA L5-30の引掛形ナイロンカバープラグが付いた、VCTケーブル5Mのコードセット品です。
端末は圧着端子加工がされているため、0Uコンセントバーシリーズの端子台やコードコネクタボディ3314N-L5, 3314R-L5に、容易に結線することができます。
電気用品安全法(PSE)適合品です。
※下段の「適用製品」欄に掲載している製品は、コードセットの端末に結線できるものをご紹介しています。「その他の適用製品」欄に掲載している製品は、先端プラグの相手側として使用できるものをご紹介しています。
