3110-HC

NEW

耐寒耐熱埋込コンセント

耐寒耐熱埋込コンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

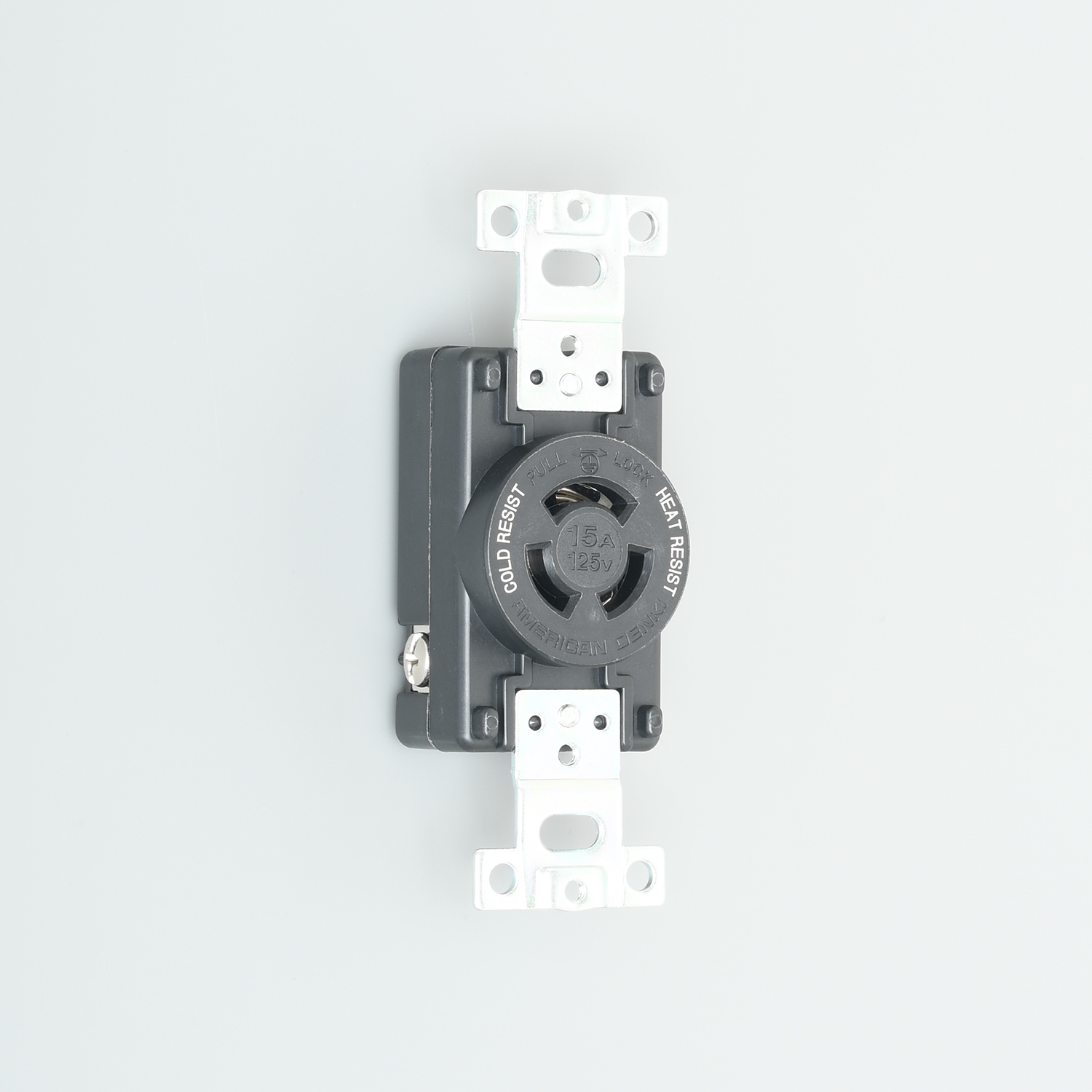

接地形2P 15A 125V

耐寒耐熱埋込コンセント

  • 型番

    3110-HC

  • 価格

    ￥1,370

引掛形

  • 色

    黒色

  • 適用電線

    FFタフラ:2mm² / 左記以外:1.6φ〜2φ、2mm²、3.5mm²

  • 電線接続方式

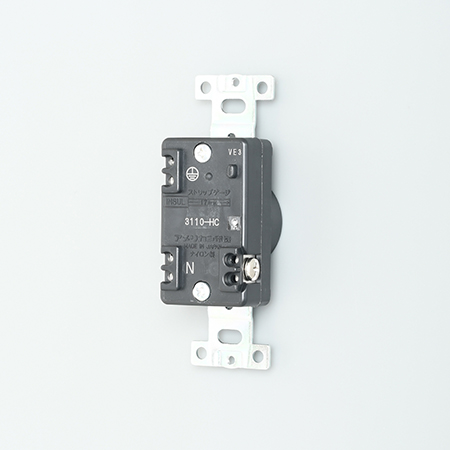

    FFタフラ:圧着端子式 / 左記以外:圧着端子式、引締式

  • 適用圧着端子

    FFタフラ:R2-4 / 左記以外:R2-4、R3.5-4

  • 本体難燃性

    UL94 V-0

  • 単重

    73.7g

  • 備考

    耐熱・耐寒仕様(-50℃〜100℃)
    RoHS2 対応

製品説明

壁面内などに設置されているボックスに収納して、耐熱耐寒プラグへ電源を供給するための器具です。
ボディ材質は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様の高機能ナイロン樹脂を採用しました。
またすべての刃受には、強度や反復性、耐摩耗性や耐食性に優れるリン青銅を採用しています。
さらにすべての刃受や端子ねじなどの充電部には、熱や酸化に強いニッケルメッキを施すことで、耐熱・耐寒性能を向上させています。
-50℃〜100℃の環境下における使用に適しています。
耐熱電線FFタフラを使用した場合の電線接続は、端子ねじの締め付けによる「圧着端子式」となります。それ以外の電線を接続する際には、「圧着端子式」のほか、電線挿入穴を利用した「引締式」の2方式が可能です。
電気用品安全法(PSE)適合品です。
【平刃形コンセントはこちら→型番:7110GN-HC】

※ご注意:耐熱耐寒仕様について
●耐熱耐寒埋込コンセント・プラグ、耐熱電線の組み合わせでご使用ください。
●使用温度範囲(-50℃〜100℃)を超えて使用しないでください。
●耐熱・耐寒性能は、温度以外のご使用環境(湿度・粉塵等)を含めて保証するものではありません。
●経年劣化や変形破損したものは、本来有する耐熱・耐寒性能が低下します。
●器具に貼付しているサーモラベル(日油技研工業(株)製:1K-125)は、125℃で白い丸が黒に変色します。変色している場合は器具に異常が発生している可能性があるため、直ちに使用を中止してください。
●本製品は防水器具ではありません。防水性能をお求めの際には、防水形プレートW501-2と防水丸蓋W501-3を組み合わせてご使用ください。その際には、使用温度範囲が-50℃〜70℃となりますのでご注意ください。
