41026EW

防水

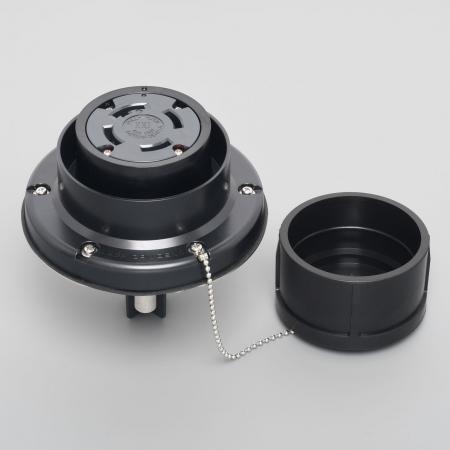

防水形パネルコンセント

防水形パネルコンセント

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

接地形3P 100A 250V

防水形パネルコンセント

  • 型番

    41026EW

  • 価格

    ¥25,980

引掛形

  • 防水・防塵保護等級

    IP65適合品

  • 黒色

  • 適用電線

    38mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    Z0301(付属品)

  • 本体難燃性

    UL94 V-0

  • 単重

    1033.5g

  • 備考

    防水ゴムカバー(WK100)付
    RoHS2 対応

(注)表記の防塵・防水性能(IPコード)は、JIS C0920の試験方法に則ったものです。詳しくは下部の「製品の性能について」をご覧ください。

製品説明

防水形プラグとの組み合わせで挿入時に防水仕様となる、高容量の電源を供給するための機器・パネル専用タイプの器具です。
挿入時・未挿入時(防水ゴムカバー取付)ともに、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。
ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を採用しました。
カバー部には、抜群の強度を誇る難燃(UL94 V-0)仕様のポリカーボネート樹脂を採用しました。

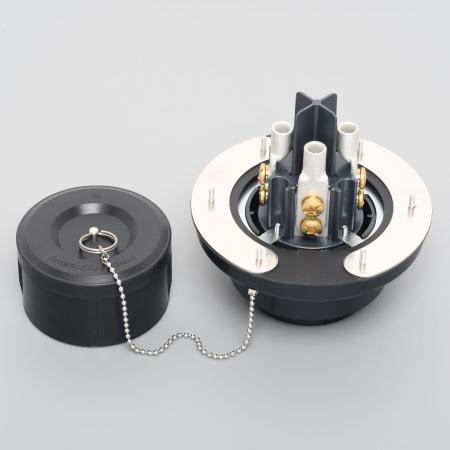

取付面となる台座にあるクロロプレンゴム製パッキングを、付属の取付ねじと取付用当板で固定することで防水性能を保ちます。
電線接続は、端子ねじ(ダブルセムス)の締め付けによる「圧着端子式」が可能です。(38mm²用RD形圧着端子4ヶ付属)
