7112GNXL

NEMA

ハイパープラグ

ハイパープラグ

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

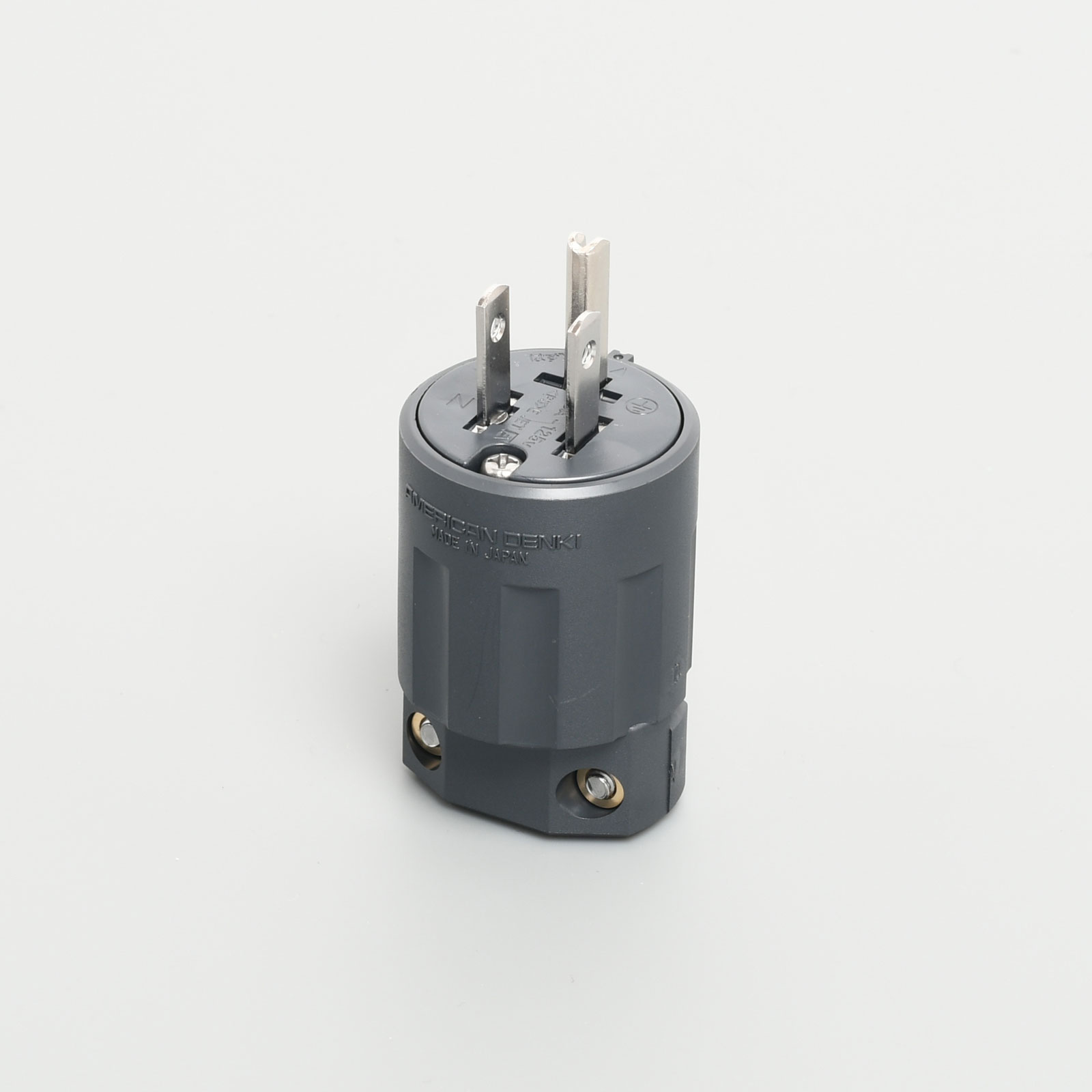

接地形2P 15A 125V (NEMA 5-15)

ハイパープラグ

  • 型番

    7112GNXL

  • 価格

    ￥4,020

平刃形

  • NEMA規格番号

    NEMA 5-15

  • 色

    黒色

  • 適用電線

    VCT 3.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R3.5-4(付属)

  • 本体難燃性

    UL94 V-0

  • 単重

    53.2g

  • 備考

    ハイパーシリーズ
    ナイロンカバー
    RoHS2 対応

製品説明

交流電源の減衰を極小に抑えこみ、クリアで良質な導通を実現させること(導電効率の向上と導通安定化)を目的として開発されたプラグです。
ボディ筐体(外郭・絶縁部)には、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れる、難燃仕様(UL94 V-0)のナイロン樹脂を採用しました。

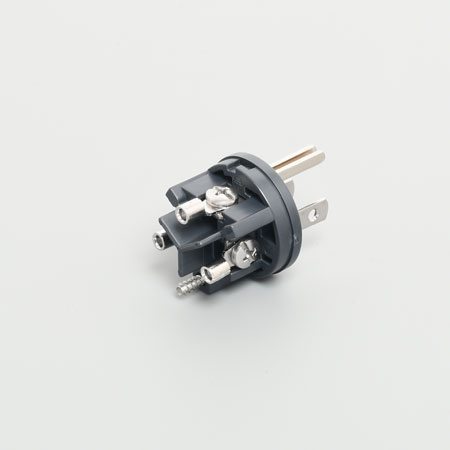

アース刃を除く栓刃及び端子ねじの表面には、耐食性・耐摩耗性の向上を図るために、高級洋食器や装飾品、特殊化学装置、医療器具などに用いられる希少な白金族金属であるロジウムメッキを贅沢に施しています。
同様にロジウムメッキを施した結線用の圧着端子(R3.5-4×3ヶ)も付属しています。
また電気回路へ与える影響の抑制を考慮し、止めねじの材質にステンレスを使用するなど、すべての金属部品に非磁性体の金属を採用しました。
電気用品安全法(PSE)適合品です。

CADデータ

CADファイルのダウンロードにはログインが必要です
ご利用の前に必ずご一読ください（CADデータご利用上の注意）

適用製品
