7117GHDXL

NEMA

複式ハイパーアウトレット

複式ハイパーアウトレット

画像をクリックすると拡大画像が閲覧できます。

図面・仕様書はこちら

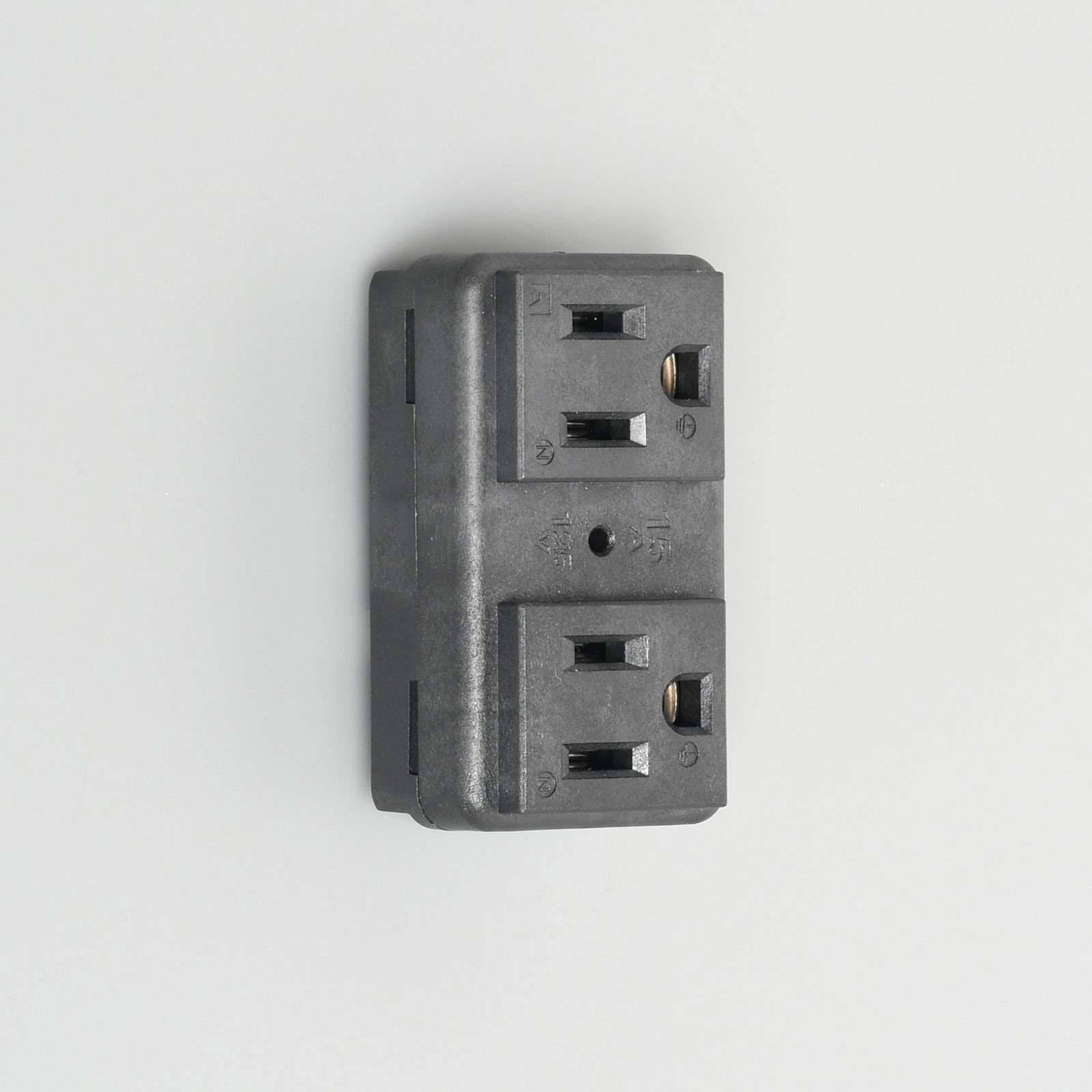

接地形2P 15A 125V (NEMA 5-15)

複式ハイパーアウトレット

  • 型番

    7117GHDXL

  • 価格

    ￥8,010

平刃形・2ヶ

  • NEMA規格番号

    NEMA 5-15

  • 色

    黒色

  • 適用電線

    1.6φ〜2.6φ、5.5mm²

  • 電線接続方式

    圧着端子式

  • 適用圧着端子

    R5.5-4(付属)

  • 本体難燃性

    UL94 V-0

  • 単重

    86.9g

  • 備考

    ハイパーシリーズ
    RoHS2 対応

製品説明

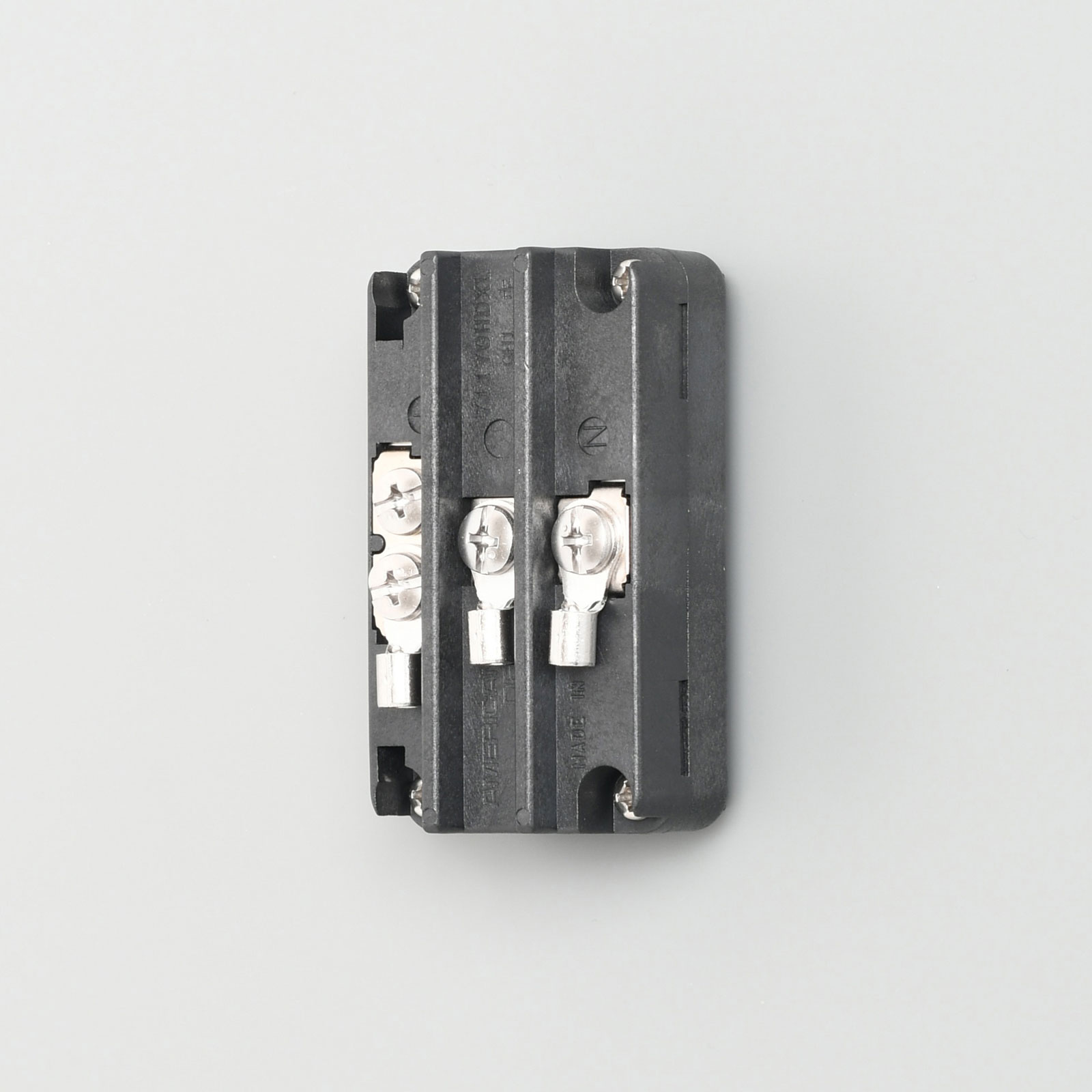

交流電源の減衰を極小に抑えこみ、クリアで良質な導通を実現させること(導電効率の向上と導通安定化)を目的として開発された複式機器用アウトレットです。ボディ筐体(外郭・絶縁部)には、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れる、難燃仕様(UL94 V-0)の高機能ナイロン樹脂を採用しました。コンセント充電部の刃受は脱酸・リン青銅を採用することで、プラグ接合時の栓刃保持力と反復性能を向上させています。刃受と繋がる端子部には、電気的特性に優れる導電率の高い銅合金を採用。さらにアース刃受を除く全ての充電部品の表面には、耐食性・耐摩耗性の向上を図るために、高級洋食器や装飾品、特殊化学装置、医療器具などに用いられる希少な白金族金属であるロジウムメッキを贅沢に施し、その上、酸化を防ぎ滑らかな接触面を持たせるために鏡面研磨仕上げを行いました。同様にロジウムメッキを施した結線用の圧着端子(R5.5-4×3ヶ)も付属しています。また電気回路へ与える影響の抑制を考慮し、止めねじの材質にステンレスを使用するなど、すべての金属部品に非磁性体の金属を採用しました。
電気用品安全法(PSE)適合品です。
