複式横型ハイパー埋込コンセント

各業界からの要望に応え、贅をつくした最高級コンセント

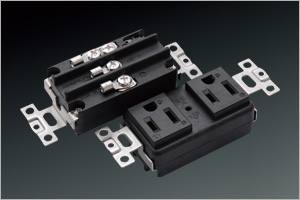

複式横型ハイパー埋込コンセントは、弊社製品・複式横型埋込コンセント7110GHDの性能をさらに向上させた、最高級の平刃形・接地形2P 15A 125Vの埋込コンセントです。交流電源の減衰を極小に抑えこみ、クリアで良質な導通を実現させること(導電効率の向上と導通安定化)を目的として開発されました。

ボディ筐体(外郭・絶縁部)には、高機能ナイロン樹脂を採用しました。その主材料となるナイロン樹脂は、耐熱性・耐油性・耐摩耗性・耐薬品性・耐トラッキング性に優れる、難燃仕様(UL94 V-0)のエンジニアリングプラスチック(エンプラ)と呼ばれる樹脂です。この素材は有害物質も含まず、自己消火性も兼ね備えているため、高いレベルでの安全性を得ることができます。また熱可塑性樹脂の最大の特性でもあるリサイクル可能な面でも、省資源化に貢献しています。高価な樹脂であることから、国内の配線器具では充電部近傍の一部のみに採用されることが多いのですが、その特性を採用するために欧米の配線器具同様、充電部のみならず筐体にも使用しています。

コンセント充電部の刃受は脱酸・リン青銅を採用することで、プラグ接合時の栓刃保持力と反復性能を向上させています。刃受と繋がる端子部には、電気的特性に優れる導電率の高い銅合金を採用。さらにアース刃受を除く全ての充電部品の表面には、高級洋食器や装飾品、特殊化学装置、医療器具などに用いられる希少な白金族金属であるロジウムメッキを贅沢に施し、耐食性・耐摩耗性の向上を図りました。同様にロジウムメッキを施した結線用の圧着端子(R5.5-4×3ヶ)も付属しています。

また電気回路へ与える影響の抑制を考慮し、止めねじの材質にステンレスを使用するなど、すべての金属部品に非磁性体の金属を採用しました。

オーディオ用電源のほか、コンピュータ・通信・放送・試験計測・レーダー・医療など、機能や性能、品質を重視するあらゆるシーンにまつわるシステム機器の電源アウトレットに最適です。
大事なことが判るからこそ、こだわりました。

最高級コンセントのための最高級プレート

複式横型ハイパー埋込コンセント用のプレートです。
プレート筐体には、肉厚1.2mmの銅合金を使用しました。表面には発色の美しいブラックカラー塗装を施し、重厚な高級感を引き出しています。
また電気回路へ与える影響の抑制を考慮して止めねじの材質にステンレスを使用するなど、すべての金属部品に非磁性体の金属を採用しました。

[1ヶ用ボックス用]
1041XL:ハイパーコンセント用プレート

複式横型ハイパー埋込コンセントのラインナップ

型番 極配置 定格仕様 品名仕様 備考
7110GHDXL
平刃形・2ヶ
接地形2P 15A 125V (NEMA 5-15) 複式横型ハイパー埋込コンセント 黒色 ハイパーシリーズ
複式横型
