防水形フランジインレット(耐じん・防噴流形) 15A

防水形フランジインレット(耐じん・防噴流形)とは、発電機やコンセント搭載自動車を利用した外部給電・非常時給電(非常用給電)など外部電源からの取り込み口や、屋外の壁面や移動機器などの受電口として最適な、逆芯タイプの配線器具です。
給電側にコードコネクタボディを使用し、機器や壁面に設置したフランジインレットにさし込むことで、電気を供給します。

付属の平蓋、またはコードコネクタボディ挿入時に被せる防水丸蓋との組み合わせで、粉塵や全方向からの噴流水に対して保護されているIP65適合品です。

フランジインレットが設置されている機器・施設・車両側ではプラグが付いたコードやケーブルを必要としないため、移動機器や車両、設備等での使用に適しています。スマートハウスや非常時給電(非常用電源)、移動式宿泊施設、移動式配電盤や移動店舗など、使用時・未使用時ともに高い防水・防塵性能を必要とする受電口(外部電源取込口)に最適です。

製品情報

3115WJ 接地2P 15A 125V 引掛形 防水形フランジインレット(耐じん・防噴流形)

防水丸蓋W511-3(別売)との組み合わせによって使用時にIP65(耐じん・防噴流形)の性能を有します。
また未使用時には、付属の防水平蓋(チェーン付)を取り付けることによりインレット部を密閉し、同様のIP65性能にて保護します。

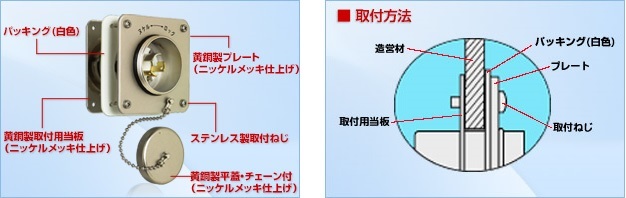

黄銅製のプレートは、耐触性・耐環境性に優れるニッケルメッキを施し、さらに表面は梨地仕上げなので落ち着いた高級感溢れる美観を提供します。
インレット部の防水密閉にはクロロプレン製Oリングを、プレートと取付対象物との防水密閉にはEPR製パッキングを採用し、密閉の信頼性を向上させました。
またプレート同様のニッケルメッキを施した取付用当板付なので、安定した密閉強度を得られます。
電線接続は、端子ねじの締め付けによる最も信頼性の高い「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能です。
付属する絶縁カバーは、インレットボディ裏面(端子部付近)に被せるだけで、容易に充電部の露出を避けることができます。

※防水丸蓋及びコードコネクタボディは別売りです。

別売オプション

パッキング 黒色品

壁面や盤面などの取付面の色相に合わせて、パッキングの色を黒色に変更することが可能です。(CR製)
Z0211:パッキング(黒色)15A用
※防水形フランジインレット(耐じん・防噴流形)には、あらかじめ白色品が付属しています。

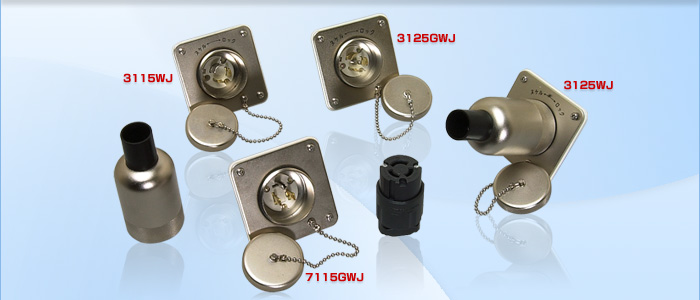

防水形フランジインレット(耐じん・防噴流形) 15Aのラインナップ

型番 極配置 定格仕様 品名仕様 備考
3115WJ
引掛形
接地形2P 15A 125V 防水形フランジインレット (耐じん・防噴流形) 銀色 平蓋付
3115WJ-L5
引掛形
接地形2P 15A 125V 防水形フランジインレット (耐じん・防噴流形) 銀色 平蓋付
受注生産品
3125WJ
引掛形
接地形2P 15A 250V (NEMA L6-15) 防水形フランジインレット (耐じん・防噴流形) 銀色 平蓋付
受注生産品
3125GWJ
引掛形
接地形3P 15A 250V 防水形フランジインレット (耐じん・防噴流形) 銀色 平蓋付
受注生産品
7115GWJ
平刃形
接地形2P 15A 125V (NEMA 5-15) 防水形フランジインレット (耐じん・防噴流形) 銀色 平蓋付
